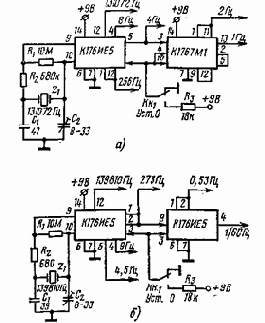

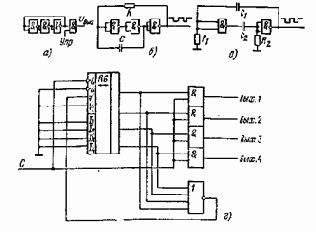

ФОРМИРОВАТЕЛИ И ГЕНЕРАТОРЫ ИМПУЛЬСОВ




Формирователи предназначены для получения импульсов опре­деленной формы и длительности.

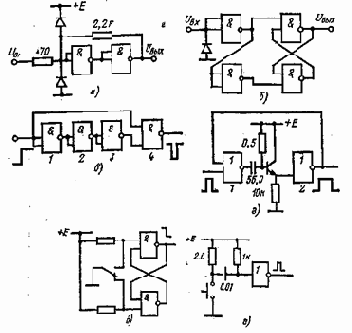

Формирователи типа триггера Шмитта, с помощью которых получают прямоугольные импульсы, могут выполняться как на го­товых микросхемах, содержащихся в некоторых сериях (см. § 4.3), так и на базе элементов И — НЕ и ИЛИ — НЕ с использованием навесных элементов. На рис. 7.5,а приведен пример подобного устройства, преобразующего синусоидальный сигнал в прямо­угольные импульсы. Положительная обратная связь, создающая крутые фронт и срез выходных импульсов, вводится включением резистора между выходом второго и входом первого инвертора. Входное напряжение в этом формирователе подается через допол­нительный резистор сопротивлением 470 Ом. Диоды, подключен­ные ко входу первого инвертора, ограничивают значение входного напряжения.

Вариант построения триггера Шмитта без дополнительных ре­зисторов показан на рис. 7.5,6. Устройство содержит предвари­тельный усилитель (левые инверторы) и RS-триггер (правые ин­верторы). Предварительный усилитель улучшает фронт и срез формируемого напряжения и управляет триггером, с выхода ко­торого снимают прямоугольные импульсы.

Формирователь коротких импульсов на элементах И — НЕ приведен на рис. 7.5,0. На входы элемента 4 поданы взаимно-ин­версные сигналы со входа и выхода цепи инверторов. Сигнал 0 на выходе элемента 4 появляется только в том случае, когда сигнал на входе элемента 1 переходит из 0 в 1. При этом, пока пеое-ключаются элементы 1 — 3, на оба входа элемента 4 будут поданы единичные сигналы. Длительность выходного импульса формиро­вателя можно изменять числом последовательно включенных ин­верторов (их число обязательно должно быть нечетным).

Формирователь длинных импульсов на элементах ИЛИ — НЕ показан на рис. 7.5,г. В исходном положении сигнал на выходе элемента 2 равен 0, так как на его вход через открытый транзи­стор эмиттерного повторителя подается положительный потенциал. При подаче на вход элемента 1 кратковременного положительного импульса отрицательный скачок напряжения передается через кон­денсатор на эмиттерный повторитель и далее на вход элемента 2. На его выходе установится сигнал 1, который по цепи обратной связи будет удерживать элемент 1 в состоянии 0, даже если входной импульс закончится.
