ЭЛЕКТРОННЫЕ ЧАСЫ - часть 2

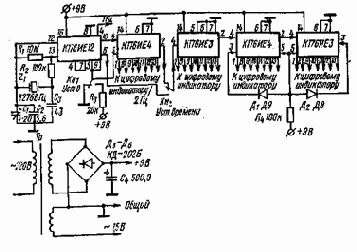

Рис. 7.13. Принципиальная схема часов настольного или настенного типа на микросхемах серии К176

Делители и дешифраторы единиц минут и единиц часов вы­полнены на микросхемах К176ИЕ4, обеспечивающих деление на 10 и дешифрацию двоичного кода в код семисегментного цифро­вого индикатора. Делители и дешифраторы десятков минут и де­сятков часов выполнены на микросхемах К176ИЕЗ, обеспечиваю­щих деление на б и дешифрацию двоичного кода в код цифрового индикатора.

Для работы делителей частоты микросхем К176ИЕЗ и К176ИЕ4 необходимо, чтобы на выводы 5 и 6 подавался логический 0.

Установка 0 делителей микросхемы К176ИЕ12 и микросхемы К176ИЕ4 декады единиц минут осуществляется подачей на выводы 6 и 9 (для микросхемы К176ИЕ12) и на вывод 5 (для микросхемы К176ИЕ4) положительного перепада кнопкой KHI через резистор Rз.

Исходное состояние времени остальных декад устанавливается подачей на вход 4 декады десятков минут импульсов частотой сле­дования 2 Гц. Полный цикл установки времени не превышает 72 с. Схема установки 0 делителей единиц и десятков часов при дости­жении значения 24 выполнена на диодах Д1 и Дз и резисторе R4, реализующих логическую операцию И. Аноды диодов соединены между собой и входами установки 0 (выводы 5) микросхем. Катоды диодов соединены с выводами 3 соответствующих микросхем. На этих выводах появляется положительное напряжение после каждого второго (для микросхемы К176ИЕЗ) или каждого четвертого (для К176ИЕ4) импульса, поступающего на входы этих микросхем.

Если хотя бы на одном из выводов имеется сигнал логическо­го 0, то соответствующий диод будет открыт и напряжение на вхо­дах 5 микросхем будет близким к нулю. Развязка по входным цепям в этой схеме обеспечивается тем, что положительное на­пряжение, действующее на каком-либо входе закрывает соответст­вующий диод и, следовательно, не попадает на другой вход.

Если на катодах обоих диодов будут действовать положитель­ные напряжения (что возможно только при появлении числа 24), то оба диода будут закрыты и на выходе схемы появится положи­тельное напряжение, которое осуществит сброс делителей единиц и десятков часов в нулевое состояние.
