Конденсатор С4 емкостью 500 мкФ кроме уменьшения пульса; пий питающего напряжения позволяет обеспечить работу делителей часов (сохранение времени) примерно в течение 1 мин при выклю­чении сети например, при переносе часов из одной комнаты в дру­гую Если предполагается длительное выключение напряжения сети, то параллельно конденсатору следует включить батарею «Крона» или аккумулятор типа 7Д-0.1 с номинальным напряжением 9 В.

Один из возможных вариантов конструктивного выполнения ча-сов показан на рис. 7.14. Часы выполнены в виде двух блоков: основного питающего устройства. Основной блок имеет размеры 115х65х50 мм, питающее устройство 80X40x50 мм. Основной блок установлен на подставке от письменного прибора.

Электронный секундомер может быть выполнен по схеме про-стейших часов, приведенной на рис. 7.13. Различие заключается лишь в том что генератор выдает секундную последователь им­пульсов а также в схеме установки нуля. Секундомер может иметь любое число цифровых индикаторов, но в большинстве применении достаточно трех, что обеспечивает индикацию до 10 мин.

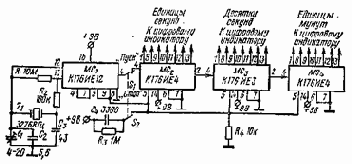

Рис. 7.15. Принципиальная схема электронного секундомера

Принципиальная схема секундомера приведена на рис. 7.15. Генератор секундной последовательности импульсов выполнен на микросхеме MC1 и кварцевом резонаторе на частоту 32 768 Гц. Импульсы через переключатель Si подаются на вход 4 микросхемы MC2, которая обеспечивает деление на 10 и индикацию единиц се­кунд. Далее производится счет и индикация десятков секунд и еди­ниц минут (микросхемы МС3, Ж?4). В положении «Стоп» поступле­ние секундных импульсов на вход МС2 прекращается и на индика­торах отображается число секунд и минут, истекших с момента «Пуск».

При переводе в положение «Пуск» переключатель S2 автома­тически устанавливает 0 всех делителей схемы секундомера. Для этого на входы установки 0 микросхем подается положительный импульс сброса, сформированный цепью Кз, Ci, R4. Затем начина­ется счет секунд.

В качестве переключателей Si и 5з может быть использован сдвоенный тумблер МТДЗ, сдвоенный кнопочный переключатель ПДМ2-1 или любая кнопка с двумя парами контактов на замы­кание.
