МИКРОСХЕМЫ И ИХ ПРИМЕНЕНИЕ


ЭЛЕКТРОННЫЕ ЧАСЫ - часть 7


На катоды диодов подаются сигналы со второго и четвертого разрядов делителя МСц. Когда с этих разрядов одновременно поступает сигнал 1, на вы­ходе устройства сброса появляется положительный импульс, уста­навливающий делитель в исходное состояние. Так как микросхема К176ИЕ1 имеет один вход установки 0 (вывод 13), а установка О должна осуществляться также от кнопки Kн1, то потребовалось еще два диода Дь Д2, осуществляющих логическую операцию 2ИЛИ. Если использовать микросхему К176ИЕ2, которая реализует делитель на 10, то диоды Д1Дц и резистор Ra не потребуются.

Выходы дешифратора через переключатель на 10 положений установки единиц минут соединены со входом микросхемы сигнали­затора (МСэ), содержащей два элемента 4И — НЕ. Для увеличения громкости звучания выходы и входы двух схем 4И — НЕ попарно соединены. Сигнал с переключателя единиц минут подается на вхо­ды 5 и 12, с переключателя десятков минут — на 4 и 11. На входы 3 и 10 подаются импульсы с частотой следования 4 Гц, на входы 2 и 9 — 270 Гц. Это обеспечивает прерывистый сигнал. На выходы элементов 4И—НЕ (выводы 1 и 13) включен микрофонный капсюль типа ТК-47.

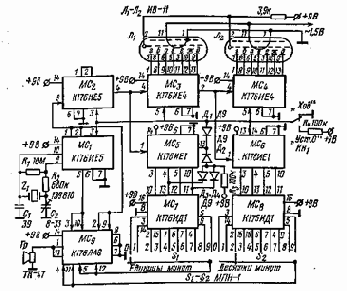

Рис 7.18. Принципиальная схема часов председателя собрания (пре­подавателя)

Декада десятков минут выполнена аналогично (микросхемы МС6 и MCs), однако здесь нет необходимости в устройстве сброса, так как данные часы рассчитаны на установку сигнализации до 100 мин что обеспечивается и без сброса.

Переключатели Si и S2 — любого типа, например МПН-1. Вме­сто цифровых индикаторов ИВ-11 можно использовать индикаторы ИВ-12 ИВ-22, ИВ-6. Питающее устройство — аналогично использо­ванному в часах, схема которых приведена на рис. 7.13.

Часы с индикацией на одной лампе. Для микросхем серии К176 нагрузка в виде цифровых индикаторов типа ИВ-11, ИВ-12, ИВ-22 является предельно допустимой. Поэтому, если необходимо обеспечить от одних часов работу нескольких индикаторов, распо­ложенных в разных местах, то можно использовать динамическую индикацию В этом случае каждый цифровой индикатор подключа­ется к дешифратору на определенный промежуток времени.
