МИКРОСХЕМЫ И ИХ ПРИМЕНЕНИЕ


ЭЛЕКТРОННЫЕ ЧАСЫ - часть 9


при подаче тактовых импульсов на входы С состояние 1 устанав­ливается во втором, затем третьем, четвертом, пятом, первом триг­герах Цикл непрерывно повторяется. С прямых выходов первых четырех триггеров импульсы подаются на коммутатор. Пятый триг­гер обеспечивает паузу в индикации.

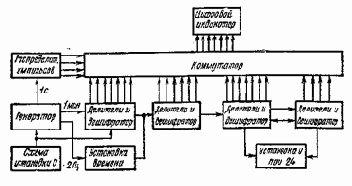

Рис. 7.20. Структурная схема часов с индикацией на одной лампе

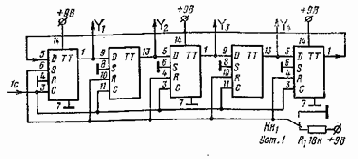

Рис. 7.21. Принципиальная схема распределителя импульсов часов с динамической индикацией

Коммутатор предназначен для подключения семи элементов цифрового индикатора поочередно к одному из четырех дешифра­торов часов Рассмотрим коммутацию одного из элементов инди-кятппа например элемента «а». В обычных часах он соединяется с выходом 9 микросхем К176ИЕЗ или К176ИЕ4. В данной схеме он соединяется поочередно с одной из этих четырех микросхем с помощью коммутатора. Принципиальная схема коммутатора для одного элемента цифрового индикатора приведена на рис. 7.22. Он состоит из четырех логических элементов 2И — НЕ и одного 4И — НЕ (микросхемы К176ЛА7 и К176ЛА8). На один из выходов элемента 2И— НЕ подается напряжение с вывода 9 соответствующей микро­схемы часов На второй вход подается разрешающий импульс от распределителя импульсов. Затем выходы всех четырех элементов подаются на объединяющий элемент 4И — НЕ, а с его выхода — на элемент «а» индикатора. Так как от распределителя подается только один импульс, то возможна индикация информации только с одного дешифратора. Весь коммутатор содержит семь таких схем, т. е. требуется 28 элементов 2И — НЕ и 7 элементов 4И — НЕ. Однако число элементов 2И — НЕ можно уменьшить до 24 путем объединения нескольких входов элементов 4И — НЕ при отобра­жении цифр десятков часов и десятков минут. Соответствующие выходы микросхемы К176ИЕЗ не используются. В микросхеме де­сятков часов не используются выходы 10, 12, 13, а в микросхеме десятков минут — выход 12.

Рис. 7.22. Принципиаль­ная схема коммутатора для одного элемента цифрового индикатора

Так как микросхема К176ЛА7 содержит четыре элемента 2И — НЕ, а микросхема К176ЛА8 — два элемента 4И — НЕ, то весь коммутатор может быть выполнен на 10, а все часы — на 18 микро­схемах.

При отключенном индикаторе часы потребляют около 1 мА от источника напряжения 9 В, при подключенном индикаторе — около 1 Вт. Для подключения еще двух индикаторов необходимо иметь второй аналогичный коммутатор и распределитель импульсов.
