МИКРОСХЕМЫ И ИХ ПРИМЕНЕНИЕ


ЭЛЕКТРОННЫЕ ЧАСЫ


Серия К176 состоит из целого ряда микросхем, позволяющих создавать различные варианты часов от простейших до часов-бу­дильников на цифровых индикаторах с динамической индикацией.

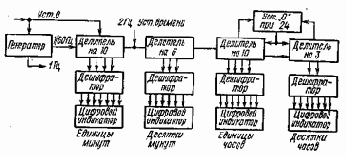

Структурная схема простейших часов представлена на рис. 7.12. Часы содержат генератор импульсов минутной последовательности и четыре идентичных декады, состоящих из делителя частоты, дешифратора и цифрового индикатора. Первоначально время уста-навливается подачей импульсов частотой следования 2 Гц на вход декады десятков минут. Установка «нуля» осуществляется подачей поюжительного перепада на делители генератора импульсов и декаду единиц минут. Таким- образом, точная установка времени часов возможна каждые 10 мин.

Рис. 7.12. Структурная схема часов настольного или настенного типа

При показании 24 ч — делители частоты единиц и десятков часов сбрасываются в нуль отдельным устройством. Для создания эффекта «мигающей точки» импульсы частотой следования 1 Гц подаются на индикатор единиц часов. Часы питаются от сети переменного тока 220 В. Питающее устройство создает напряжение +9 В для работы микросхем и индикаторов, а также переменное напряжение 1,2 — 1,5 В для на­кала катодов индикаторов.

Часы настольного или настенного типа реализованы на пяти микросхемах (рис. 7.13). Генератор импульсов минутной после­довательности выполнен на микросхеме К176ИЕ12. В задающем генераторе использован кварцевый резонатор с номинальной часто­той 32 768 Гц. Кроме минутной, микросхема позволяет получить последовательности импульсов с частотами следования 1, 2, 1024 и 32768 Гц. В данной схеме используются последовательности им­пульсов частотами следования 1/60 Гц (вывод 10) — для работы делителя единиц минут, 2 Гц (вывод 6) — для первоначальной установки времени, 1 Гц (вывод 4) — для мигающей точки. При отсутствии микросхемы К176ИЕ12 или кварцевого резонатора на частоту 32768 Гц генератор может быть выполнен на других ми­кросхемах и резисторах с учетом рекомендаций, изложенных в § 7.3.
