ЛОГИЧЕСКИЕ МИКРОСХЕМЫ - часть 7


Особенность ЭСЛ элементов в некоторых сериях — отсутствие нагрузки в эмиттерных повторителях (предусматривается ее под­ключение извне).

В ряде серий элементы ЭСЛ построены на базе двухуровневой схемы переключения тока [10].

Базовые элементы НСТЛ состоят из ключевых схем на МДП-транзисторах с индуцированным каналом. Вариант логического элемента такого вида представлен на рис. 4.9,а. Логический эле­мент состоит из трех параллельно включенных транзисторов, на затворы которых подают входные сигналы, и одного транзистора, выполняющего роль нагрузки. Затвор этого транзистора подклю­чают или к стоку, как в данном случае, или к отдельному источни­ку напряжения смещения. Благодаря этому транзистор постоянно открыт и выполняет функции резистора. В большинстве случаев используют МДП-транзисторы с каналом р типа. Поэтому на затвор и сток таких транзисторов следует подавать отрицательное напря­жение. Для микросхем на р-МДП-транзисторах принята отрица­тельная логика. При подаче отрицательного напряжения высокого уровня (логической 1) хотя бы на один вход, соответствующий транзистор открывается и на выходе устанавливается отрицательное напряжение низкого уровня (логический 0). Таким образом, рас­сматриваемый логический элемент выполняет операцию ИЛИ — НЕ.

Рис. 4.8. Базовый элемент ЭСЛ

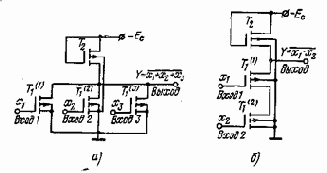

Рис. 4.9. Базовые элементы НСТЛ на р-МДП-транзисторе a — ИЛИ — НЕ; б — И — НЕ

Другой вариант логического элемента на МДП-транзисторах представлен на рис. 4.9,6. Здесь транзисторы соединены последова­тельно, благодаря чему элемент выполняет логическую операцию И—НЕ: для того чтобы открыть элемент, надо подать уровень 1 на оба входа.

Логический элемент, выполняющий операцию ИЛИ, реализуется при последовательном включении элемента ИЛИ — НЕ и инвертора. Так, объединяя в разном сочетании простейшие логические элемен­ты, можно получить ряд элементов, способных выполнять более сложные логические операции.

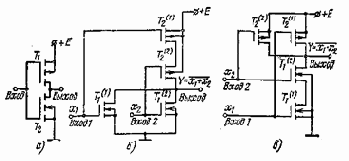

Рис. 4.10. Логические элементы на КМДП-транзисторах:

а — инвертор (ключ); б — ИЛИ — НЕ; в — И — НЕ
