е. инвертора, позволяет выполнять операцию ИЛИ (рис. 4.11,6). Схемы логических элементов И и И — НЕ приведены на рис. 4.11,в, г.

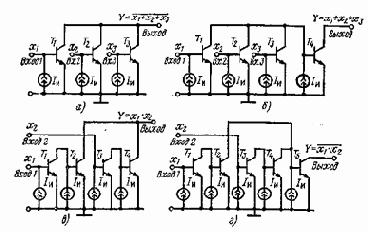

Рис. 4.11. Логические элементы с инжекционным питанием:

а-ИЛИ-НЕ; б — ИЛИ; в — И; г — И — НЕ



Достоинство элементов ИИЛ и микросхем на их основе — низ­кое энергопотребление (ОД-f-l мкВт) при достаточном для многих применений быстродействии (единицы МГц) и высокий уровень интеграции. Недостаток — малый перепад между логическими уров­нями (менее 0,5 В), чувствительность к помехам и невозможность непосредственного сопряжения с логическими элементами других типов. Поэтому элементы ИИЛ нашли применение в больших инте­гральных схемах микропроцессоров, где они выполняют все функции внутри структуры, а выходы на внешние цепи осуществляются через обычные ТТЛ элементы, расположенные в одном кристалле с эле­ментами ИИЛ [54].
