МИКРОЭЛЕКТРОННЫЕ ОЗУ - часть 4


Для примера выберем микро­схему динамического ОЗУ К565РУ1. Ее упрощенная структурная схема приведена на рис. 5.13, а детализация функциональных узлов одного столбца матрицы — на рис. 5.14.

Рис. 5.13. Структура микросхемы динамического ОЗУ

Микросхема содержит выполненные в одном кремниевом кри­сталле матрицу-накопитель из 4096 ЭП, расположенных на пересе­чениях 64 шин строк и 64 шин столбцов, 64 усилителя считывания, два шестиразрядных регистра для хранения кода адреса, два де­шифратора с 64 выходами каждый, ключи выборки строк и столб­цов, устройство ввода — вывода и устройство управления и синхро­низации, включающее четыре формирователя Ф, — Ф4 управляющих сигналов.

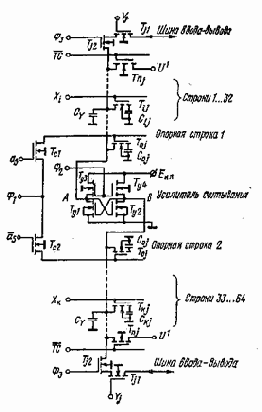

Рис. 5.14. Функциональные элементы динамиче­ского ОЗУ

Матрица-накопитель разделена на две части по 32x64 ЭП в каждой. Между ними размещены усилители, так что каждый столбец состоит из двух секций, подключенных к разным плечам усилителя (рис. 5.14).

Элемент памяти построен по однотранзисторной схеме и вклю­чает конденсатор Cij и транзистор Tij. Транзистор выполняет функ­ции ключа: при сигнале на адресной шине строки Xt — l он откры­вается и соединяет конденсатор Cij с j-разрядной шиной. Разряд­ные шины являются информационными и адресными одновременно Выборка j-разрядной шины производится при совпадении выходного сигнала дешифратора Yj — l, открывающего ключи выборки столбца Тj1, и управляющего сигнала Ф3=1, открывающего ключи Тj2. В результате обе шины ввода — вывода соединяются с j-разрядной шиной и таким образом обеспечивается считывание или запись информации.

Микросхема управляется сигналами: кода адреса (а0 ... а11 } тактовым ТС, выборки микросхемы ВА1 и записи — считывания 3 — С (см. рис. 5.13).

Сигналы кода адреса (выборки ЭП) поступают на регистры строк {а0 ... а5} и столбцов {а6 ... а„}. Код адреса выбирает одну из строк t и один из столбцов I, на пересечении которых находится ЭП-ij с требуемым номером.

Сигнал ТС разрешает обращение к матрице по адресным вхо­дам.
