ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ


Особого внимания среди выпускаемых промышленностью ми­кросхем заслуживают операционные усилители (ОУ) серий К140 К153, К284, К544, К553, К710, К740 и др. Интегральные ОУ по­зволяют осуществить до сотни различных схем включения и исполь­зовать одну и ту же микросхему для создания усилителей ВЧ, ПЧ, НЧ, преобразователей, генераторов, детекторов, компарато­ров, активных фильтров и др.

Состав наиболее распространенных серий ОУ и основные па­раметры микросхем приведены в табл. 2.7.

За последние годы значительно расширена номенклатура и повышено качество как ОУ общего применения, так и микромощ­ных, быстродействующих, прецизионных и других ОУ. Благодаря совершенствованию технологии и развитию схемотехники достигну­то повышение коэффициента усиления и коэффициента подавления синфазного сигнала, расширен частотный диапазон, повышено быстродействие и входное сопротивление, уменьшены входные токи и их разности, обеспечена защита выходных каскадов млогих ОУ от перегрузки при коротком замыкании в нагрузке.

В современных ОУ широко применяют супер-|3-транзисторы (Р — несколько тысяч), двухэмиттерные транзисторы, полевые транзисторы, двухколлекторные боковые р-n-р транзисторы, яв­ляющиеся эквивалентами высокоомных генераторов стабильного тока с малыми токами эмиттера, и др.

На рис. 2.31 приведены некоторые варианты применения раз­личных ОУ.

Рассмотрение схемотехнических особенностей ОУ проведем на примере микросхем К140УД1 и К140УД7.

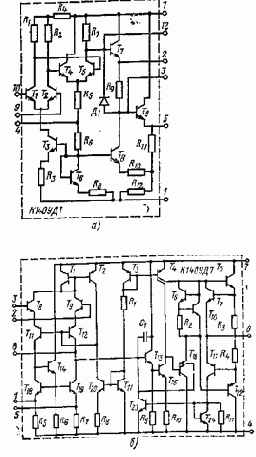

Микросхема К140УД1 представляет собой широкополосный операционный усилитель, принципиальная схема которого показана на рис. 2.32,а.

Усилитель состоит из входного и промежуточного дифферен­циальных усилительных каскадов, каскада смещения уровня и вы­ходного каскада. Он имеет два входа (инвертирующий — вывод 9 и неинвертирующий — вывод 10} и один выход (вывод 5). Напря­жение питания подают на выводы 1 и 7 (соответственно — Еп и +Еп). Вывод 4 — общий, а остальные используют для контроля режима или подключения внешних элементов в зависимости от конкретного применения микросхемы.
