МИКРОСХЕМЫ И ИХ ПРИМЕНЕНИЕ




Полупроводниковые интегральные микросхемы


Наибольшее распространение получили ИС, у которых все эле­менты и межэлементные соединения выполнены в объеме и на по­верхности полупроводника. Их называют полупроводниковыми.

Для изготовления полупроводниковых микросхем используют кремниевые монокристаллические пластины диаметром не менее 30 — 60 мм и толщиной 0,25 — 0,4 мм. Элементы микросхемы — бипо­лярные и полевые транзисторы, диоды, резисторы и конденсаторы — формируют в полупроводниковой пластине методами, известными из технологии дискретных полупроводниковых приборов (селективная диффузия, эпитаксия и др.) [5]. Межсоединения выполняют напы­лением узких проводящих дорожек алюминия на окисленную (т. е. электрически изолированную) поверхность кремния, имеющую окна в пленке окисла в тех местах, где должен осуществляться контакт дорожек с кремнием (в области эмиттера, базы, коллектора тран­зистора и т. д.). Для соединения элементов микросхемы с ее выво­дами на проводящих дорожках создаются расширенные участки —контактные площадки. Методом напыления иногда изготавливают также резисторы и конденсаторы.

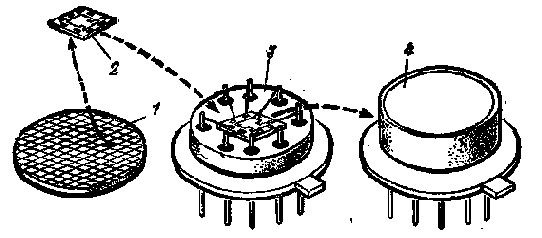

Рис. 1.3. Основные части микросхемы




Рис. 1.4. Интегральный бипо­лярный транзистор, изолиро­ванный электронно-дырочным переходом

Рис. 1.5. Интегральный много-эмиттерный транзистор


Изготовление полупроводниковых микросхем осуществляют групповым методом, при котором на одной пластине 1 (рис. 1.3) одновременно создают большое число (до 300 — 500) одинаковых функциональных структур (наборов элементов и межсоединений). Одновременной обработке подвергается до 20 пластин. После вы­полнения всех операций по формированию элементов и межсоеди­нений пластину разрезают на отдельные платы 2, называемые кри­сталлами. Каждый кристалл содержит одну функциональную струк­туру. Его закрепляют на основании корпуса 3, контактные площадки соединяют с выводами микросхемы с помощью тонких проводничков, затем на основание надевают крышку корпуса 4 и корпус герметизируют, чем обеспечивается защита кристалла от воздействий окружающей среды.
