МИКРОСХЕМЫ И ИХ ПРИМЕНЕНИЕ




СЧЕТЧИКИ-ДЕЛИТЕЛИ - часть 3


Рис. 4.47. Безвен­тильный счетчик-делитель на 3: а — функциональная схема; б — времен­ные диаграммы

Таблица 4.12

%сч

Разложение

Kсч

Разложение

2

2

11

10+1=2 (22+1) + 1

3

2+1

12

4*3=22(2+1)

4

22

13

12+1=22(2+1) + 1

5

22+2

14

2*7=2 [2 (2+1) + !]

6

2*3=2(2+1)

15

14+1=2 [2 (2+1) + 1]+1

7

64-1=2(2+1) + 1

16

24

8

23

17

16+1=22+1

9

8+1=23+1

18

2*9=2(23+1)+1

10

2-5=2 (22+1)

19

18+1 — 2(23+1) + 1





20

2.10-22(22+1)

Пример 2. Счетчик-делитель на 5.

Разложение заданного коэффициента счета можно представить в виде 22+1. Для реализации такого счетчика-делителя необходимы три JK-триггера. Его функциональная схема и временные диаграммы приведены на рис. 4.48. Два первых триггера соединяют в схему вычитающего счетчика с последовательным переносом, а третий под­соединяют J3-входом к Q2-выходу второго триггера, C3-входом к C1-входу, Q3-выходом к J1-входу первого триггера. На Kз-вход подают уровень логической 1. Как видно из временных диаграмм, выходом делителя может быть только выход второго триггера Q2.

Рис. 4.48. Без­вентильный счетчик - дели­тель на 5: а — функцио­нальная схема; б — временные диаграммы

Пример 3. Счетчик-делитель на 7.

Разложение коэффициента счета имеет вид 2-3+1 = 2(2-}-1 ) + 1. Функциональная схема и временные диаграммы счетчика-делителя на 7 приведены на рис. 4.49. В основе схемы счегчнк с коэф­фициентом (2-fl) на триггерах T2 и Т3, к ним подключают триг­гер ti для увеличения коэффициента счета до 6 — 2(2-fl) и затем подключают триггер T4 для увеличения коэффициента счета на еди­ницу. Схема его подключения та же, что и в рассмотренных счетчи­ках-делителях. Выходом делителя, как видно из временных диа­грамм, может служить только выход третьего триггера.

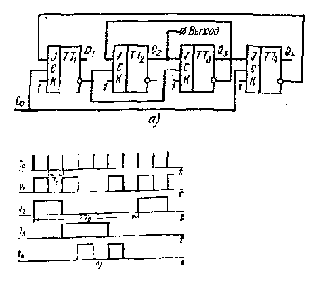

Рис. 4.49. Безвентиль­ный счет­чик - дели­тель на 7:

а — функцио­нальная схе­ма; б — вре­менные диа­граммы
