МИКРОСХЕМЫ И ИХ ПРИМЕНЕНИЕ




СЧЕТЧИКИ-ДЕЛИТЕЛИ - часть 4


Из рассмотренных примеров можно вывести следующие правила построения безвентильных счетчиков-делителей:

1. Заданный коэффициент счета разлагают на сомножители.

2. Для реализации функциональной схемы выбирают JK-триг­геры как наиболее удобные.

3. Составляют функцио­нальную схему; в общем слу­чае она представляет собой сочетание счетчиков с коэф­фициентом счета 2а, 2b, 2Y и т. д. и добавочных JK-триг­геров для увеличения на еди­ницу коэффициента счета (рис. 4.50).

4. Внутри каждого из счетчиков Ж-триггеры соеди­няют по схеме с последова­тельным переносом для режи­ма вычитания.

5. Каждый добавочный JK-триггер подключают к соответствую­щему счетчику по следующей схеме: J-вход соединяют с прямым выходом последнего разряда счетчика, С-вход с С-входом первого разряда счетчика, инверсный выход Q- с J-входом первого разряда счетчика. K-вход с источником напряжения с уровнем логической 1.

6. Выходной сигнал снимают с выхода счетчика с коэффициен­том 2а.

Как видно из изложенного, безвентнльные сметчики обла­дают свойством наращиваемо­сти и не требуют дополнитель­ных логических элементов. Их недостаток — большое число триггеров.

Быстродействие безвен­тильных счетчиков определяет­ся их структурой, в частности тем, что значительная часть триггеров соединяется по схе­ме последовательного переноса.

Рис. 4.50. Обобщенная функциональная схема безвентиль­ного счетчика-делителя

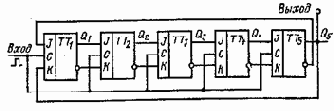

Рис. 4.51. Счетчик-делитель на регистре с перекрестными обратны­ми связями

Рис. 4.52. Распределитель импульсов на кольцевом регистре:

а — функциональная схема; б — времен­ные диаграммы

Счетчик-делитель может быть построен на регистре сдвига, охва­ченном перекрестными обратными связями (рис. 4.51). Коэффициент деления равен 2N. Счетчики такого вида часто называют счетчиками Джонсона. Большинство счетчиков­делителей серии К176 выполнены по рассмотренной схеме.
