СЧЕТЧИКИ-ДЕЛИТЕЛИ


Счетчики-делители предназначены для деления числа или ча­стоты повторения импульсов на заданный коэффициент Кеч- Обыч­но требуемый коэффициент меньше числа состояний счетчика 2я, что обусловливает необходимость исключения «лишних» состояний. Например, для построения счетчика-делителя с Kсч=10 необходим четырехразрядный счетчик, число состояний которого следует умень­шить с 16 до 10 исключением шести лишних. Пример реализации десятичного счетчика на JK-триггерах с входной логикой приведен на рис. 4.45. Счетчики-делители такого вида, построенные как счет­чики с параллельным переносом, обладают наибольшим быстродей­ствием, поскольку счетные импульсы поступают на все триггеры одновременно.

Счетчик-делитель может быть реализован и на D-триггерах. Однако функциональная схема получается более сложной из-за большого числа дополнительных логических элементов. Поэтому для таких делителей предпочтительнее JK-триггеры с входной логикой.

Широкое применение на практике находят делители, построен­ные на основе счетчиков с последовательным переносом, в схему которых вводится обратная связь для исключения лишних состоя­ний. Такой счетчик работает в режиме суммирования или вычитания до некоторого состояния, задаваемого коэффициентом счета Kсч. Это состояние дешифрируется устройством, на выходе которого формируется сигнал сброса счетчика в исходное нулевое состояние. Сигнал сброса по цепи обратной связи поступает на R-входы всех триггеров одновременно, благодаря чему они устанавливаются в нуль.

Для примера на рис. 4.46 приведен счетчик-делитель с Ксч-10. Дешифратором служит логический элемент И. Поскольку из-за наличия на его входе опасных состязаний сигналов возможны сбои в работе счетчика, то к нему на выход добавляется RS-триггер T5, который, переключившись, сохраняет на выходе единичный уровень до прихода следующего счетного импульса, возвращаю­щего триггер в нулевое состояние. Так обеспечивается функциональ­ная надежность счетчика.

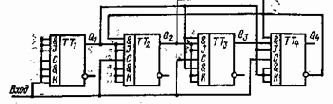

Рис. 4.45.
