МИКРОСХЕМЫ И ИХ ПРИМЕНЕНИЕ




СЕРИИ МИКРОСХЕМ ДЛЯ АППАРАТУРЫ РАДИОСВЯЗИ И РАДИОВЕЩАНИЯ - часть 10


При этом независимо от схемы включения транзисторов имеющиеся в микросхеме пассивные компо­ненты обеспечивают постоянство режима по постоянному току. Для термостабилизации режима использованы термозависимые базовые делители с диодами Д{ и Д2, а также глубокая отрицательная обратная связь по постоянному току через резисторы R4 и Rs-

Микросхема 235ХА6 предназначена для использования в диа­пазоне частот 0,1 — 150 МГц в качестве усилителей ПЧ, ВЧ, сме-сителя, гетеродина, ограничителя, преобразователя или умножителя частоты и т. д.

Крутизна проходной характеристики на частоте 10 МГц превы­шает 12 мА/В, а на частоте 100 МГц не менее 5 мА/В. На частоте 10 МГц входное сопротивление не менее 1,2 кОм, выходное сопро­тивление не менее 20 кОм, входная емкость не превышает 15, а выходная около 6 пФ. Напряжение питания 6,3 В+10 %, потреб­ляемая мощность не более 29 мВт.

Примеры применения микросхемы 235ХА6 показаны на рис. 2.2,ы — м.

Микросхема 235ДС1 (рис. 2.3,а) совмещает в себе усилитель — ограничитель и частотный детектор. Усилительная часть на транзи­сторах ti и tz выполнена по такой же схеме, как и усилитель ми­кросхемы 235УР7. Введение в базовую цепь транзистора Тя вместо диода обеспечивает большую идентичность предыскажений с иска­жениями, возникающими в каскаде на транзисторе Ту. Напряжение АРУ подают в базовую цепь транзистора Т1 через включенный дио­дом транзистор Тз. Глубина АРУ более 52 дБ. Усилитель микро­схемы 235ДС1 имеет такие же параметры, как и усилитель микро­схемы 235УР7.

Частотный детектор микросхемы выполнен на диодах Д1 и Д2. Для фильтрации ВЧ составляющей продетектированного сигнала применен общий для двух диодных детекторов конденсатор С$. Коэффициент передачи частотного детектора более 0,35. Напряже­ние питания микросхемы 6,3 В±10 %, потребляемая мощность не более 30 мВт.

Примеры построения усилителя-ограничителя и частотного де­тектора с ограничителем приведены на рис. 2.4,а, б.

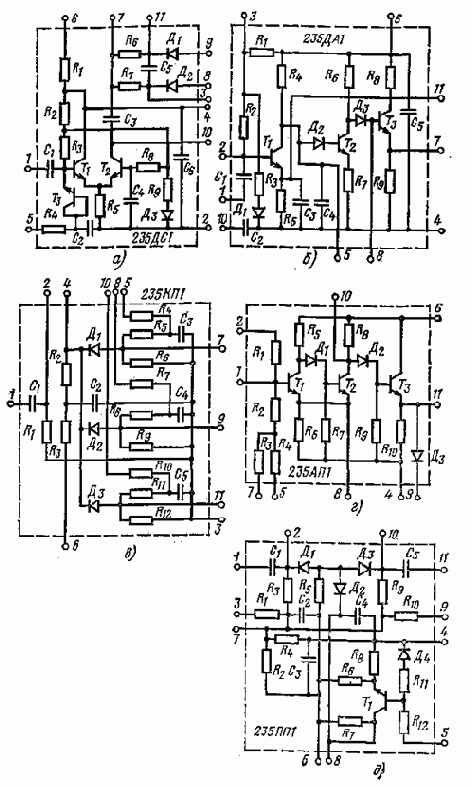

Рис. 2.3. Микросхемы серии 235
