Микросхемы 235ДА1 и 235ДА2 (рис. 2.3,6) могут быть исполь­зованы как амплитудные детекторы и одновременно как детекторы АРУ с усилителем постоянного тока. Микросхемы различают номи­налами трех конденсаторов.

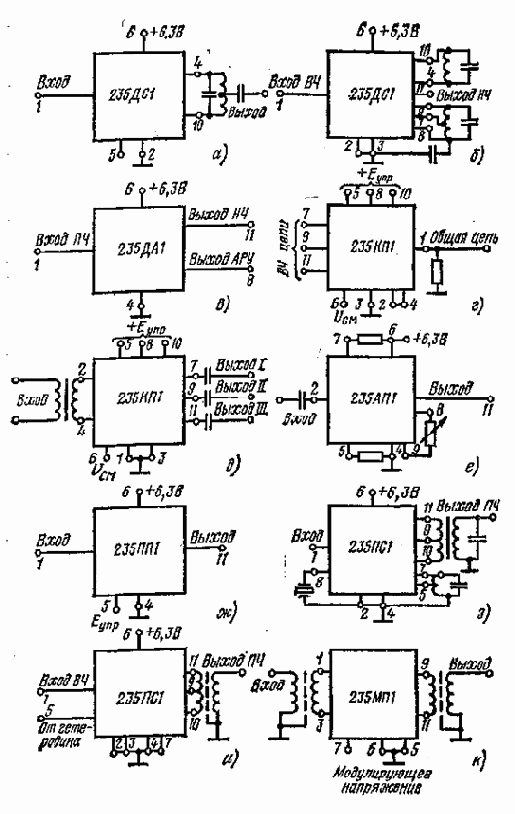

Рис. 2.4. Варианты применения микросхем серии 235:

а — усилитель-ограничитель; б — частотный детектор с ограничителем; в — детектор AM сигналов и АРУ с усилителем постоянного тока; г — коммутатор ВЧ цепей 3X1; д — коммутатор с трансформаторным входом; в — формирова­тель импульсов с регулируемым порогом; ж — управляемый делитель напря­жения; з — преобразователь частоты с трансформаторным выходом; и — ба­лансный смеситель; к. — кольцевой балансный модулятор

В каждой из микросхем оба детектора совмещены в одном каскаде на транзисторе Т1. Сигнал НЧ снимается с змиттерной нагрузки Rs, С3 через вывод 11, а напряжение АРУ с коллекторной нагрузки R4, С4 подается на усилитель постоянного тока. Постоян­ная времени детектора сигнала может быть изменена подключением конденсатора Сз при замыкании выводов 10 и 11 или внешнего конденсатора между выводами 11 и 4.

На выходе усилителя постоянного тока, выполненного на тран­зисторе Т г, включен пиковый детектор Д3 с большой постоянной времени цепи нагрузки. В качестве нагрузки пикового детектора используются эмиттерный повторитель на транзисторе Т3 и внешний конденсатор, подключаемый к выводу 8. При такой схеме эффек­тивно подавляется переменная составляющая НЧ. Напряжение АРУ пропорционально амплитуде огибающей модулированного сигнала. Меняя емкость подключаемых к выводу 8 конденсаторов, можно регулировать постоянную времени АРУ.

Если к выводу 8 не подключать конденсатор, диоды Д3 и Да будут выполнять функцию развязки между каскадами. Начало дей­ствия системы АРУ по входному сигналу можно изменять шунтиро­ванием резистора ri внешним резистором, подключаемым между выводами 3 и 6, или включением резистора между выводами 5 и 6.

Детектор сигнала имеет коэффициент передачи не менее 0,4, Коэффициент передачи по управляющему напряжению АРУ на ча­стоте сигнала 1,6 МГц не менее 20, а на частоте 100 МГц не менее 14.
