МИКРОСХЕМЫ И ИХ ПРИМЕНЕНИЕ




СЕРИИ МИКРОСХЕМ ДЛЯ АППАРАТУРЫ РАДИОСВЯЗИ И РАДИОВЕЩАНИЯ - часть 14


При подаче на вывод 5 напряжения гетеродина в нагруз­ке происходит компенсация встречно направленных составляющих тока с частотой гетеродина, протекающих в коллекторных цепях транзисторов основной и вспомогательной пар. Комбинационные составляющие не претерпевают изменений. Такой преобразователь, в частности, может найти применение в приемниках однополосных сигналов.

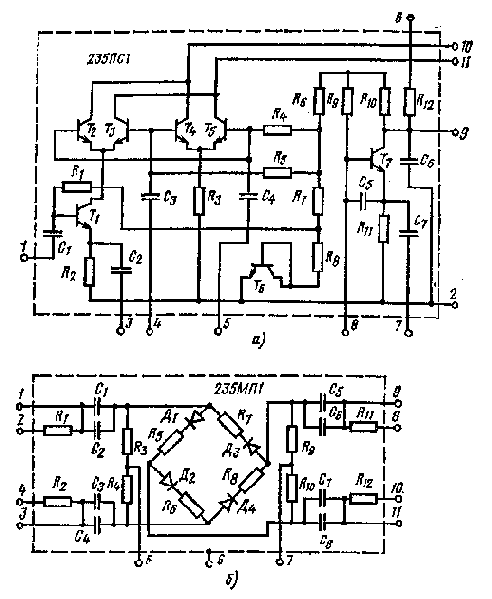

Рис. 2.5. Преобразовательная (а) и модуляторная (б) микросхемы серии 235

Гетеродинная часть микросхем на транзисторе T7 может быть использована в нескольких вариантах.

Режим работы транзисторов микросхемы по постоянному току определяется делителем Rio, Re, R?, Rs, Тй. Транзистор Тй исполь­зуется как термокомпенсирующий диод.

Нижняя граничная частота по сигнальному входу для микро­схемы 235ПС1 не более 600 кГц, а для микросхемы 235ПС2. не более 50 кГц и соответственно по гетеродинному входу 50 кГц и 1 кГц. Микросхема обеспечивает крутизну преобразования не менее 2 мА/В при частоте сигнала 150 и частоте гетеродина 148,4 МГц. Коэффициенты подавления по сигнальному и гетеродинному входам не менее 10 дБ. Сопротивление сигнального входа не менее 1, а. ге­теродинного не менее 1,5 кОм. Емкости сигнального и гетеродинного входов не более 25 пФ. Напряжение собственного гетеродина не менее 300 мВ. Напряжение питания 6,3 В±10%, потребляемая мощ­ность не более 35 мВт.

Примеры практического использования микросхем показаны на рис. 2.4,3, и.

Микросхемы 235МП1 (рис. 2.5,6) и 235МП2 представляют собой кольцевые модуляторы, выполненные по единой схеме и различающиеся только емкостью отдельных конденсаторов. Последова­тельно с диодами Д1 — Д4 включены резисторы R5 — R8 для улучше­ния симметрии. Симметрирование входов и выходов модулятора производится с помощью резисторов R1, R2, R11, R12. Для подачи напряжения на диагонали моста в схеме имеются две пары рези­сторов: R3, R4 и R9, R10.

Если подключить к микросхеме трансформаторы и подать на­пряжения несущей и модулирующей частот так, как показано на рис. 2А,к, то на выходе появится модулированное колебание, в спектре которого будут содержаться составляющие верхней и нижней боковых частот.
