МИКРОСХЕМЫ И ИХ ПРИМЕНЕНИЕ



СЕРИИ МИКРОСХЕМ ДЛЯ ЛИНЕЙНЫХ И ИМПУЛЬСНЫХ УСТРОЙСТВ - часть 6


Для питания микросхем серии К228 используется напряжение ±6,3 В ±10%.

Микросхемы прерывателей и ключей. Серии К101, К124, К162, К743 составлены из микросхем, предназначенных преимущественно для коммутации слабых сигналов постоянного и переменного то­ков. В качестве прерывателей они применяются в разрядных клю­чах, преобразователях код-аналог, аналог-код и т. д.

Каждая микросхема представляет собой два идентичных n-p-n (К101, К743) или р-n-р (К124, К162) транзистора, объединенных в последовательный структурно-компенсированный ключ Как по­казано на примере микросхемы К101КТ1 (рис. 2.19), коммутируе­мую цепь подключают к эмиттерным выводам транзисторов (вы воды 3 и 7), а управляющий сигнал подают между коллекторами и базами обоих транзисторов.

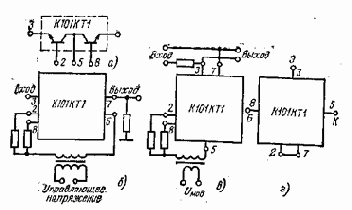

Рис. 2.19. Микросхема К101КТ1 (а) и варианты ее использования: прерыватель (б), модулятор (в), составной транзистор (г)

На практике необходимо, чтобы транзисторный ключ имел воз­можно меньшее значение остаточного напряжения. В микросхемах рассматриваемых серий это достигается, во-первых, в результате выполнения транзисторов в едином технологическом цикле с иден­тичными параметрами, а во-вторых, в результате инверсного вклю чения транзисторов. Остаточные напряжения обоих транзисторов направлены встречно, взаимно компенсируясь, что и позволяет ком­мутировать весьма слабые сигналы.

Дополнительная регулировка остаточного напряжения возмож на с помощью переменного резистора, включаемого в колчекторную цепь. Такая схема может найти применение даже в высококаче­ственных ключах эталонных напряжений. При этом следует пом­нить, что чем больше регулировочное сопротивление, тем уже диа­пазон переключаемых токов, в котором проявляются достоинства схемы.

Микросхемы прерывателей находят применение и в других электронных устройствах.

В табл. 2.5 приведены основные параметры интегральных пре­рывателей.

Таблица 2.5

Микросхема

Uээ.ост, мкВ

Iээ.ут,

нА

Rээ. Ом

Uкб.обр,

Uэб.обр, В

Тип проводи­мости

К101КТ1А

50

10

100

3,5

6,5

n-р-n

К101КТ1Б

150

10

100

3,5

6,5

n-р-n

К101КТ1В

50

10

100

3,5

3,5

n-р-n

К.101КТ1Г

150

10

100

3,5

3,5

n-р-n

К124КТ1

300

50

100

30

р-n-р

K162KTIA

100

45

100

20

30

р-n-р

К162КТ1Б

200

45

100

20

30

р-n-р

K743KTIA

50

40

100

3,5

6,5

n-р-n

К743КТ1Б

150

40

100

3,5

6,5

n-р-n

К743КТ1В

50

40

100

3,5

3,5

n-р-n

К743КТ1Г

150

40

100

3,5

3,5

n-р-n
