МИКРОСХЕМЫ И ИХ ПРИМЕНЕНИЕ



СЕРИИ МИКРОСХЕМ ДЛЯ МАГНИТОФОНОВ И ЭЛЕКТРОФОНОВ


В промышленных образцах и в любительских конструкциях магнитофонов, электрофонов, магнитол и радиол с успехом могут быть применены некоторые из рассмотренных микросхем, а также операционные усилители (см. § 2.8). Однако в первую очередь для этих целей предназначены серии К237 и К513.

Серия К237 состоит из 10 микросхем, пять из которых являют­ся специфическими для магнитофонов и электрофонов.

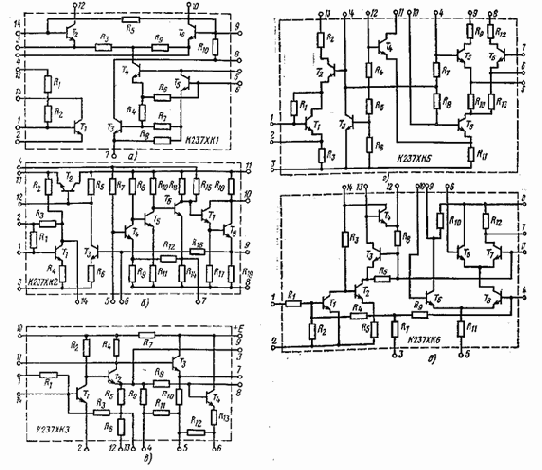

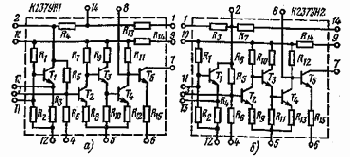

Рис. 2.11. Микросхемы усилителей НЧ серии К237

Микросхема К237УН1 (рис. 2.И,а) предназначена для исполь­зования в качестве предварительного усилителя НЧ в магнитофо­нах, электрофонах и радиоприемниках.

Усилитель выполнен на транзисторах Т2 — Т5 с непосредствен­ными связями. Он рассчитан на совместную работу с двухтактным бестрансформаторным усилителем мощности. Каскад на транзисто­ре Т: обеспечивает стабилизацию рабочей точки оконечного усили­теля. Кроме того, этот каскад может быть использован как эмит-терный повторитель.

Микросхема работает в диапазоне 60 — 10000 Гц (при неравно­мерности частотной характеристики не более 6 дБ). Входное напря­жение 15 — 30 мВ. При нагрузке 6,5 Ом микросхема с усилителем мощности дает выходное напряжение более 1,8 В и выходную мощность не менее 0,5 Вт при коэффициенте нелинейных искаже­ний не более 0,3 %. Максимальное выходное напряжение не менее 2,2 В, а максимальная выходная мощность не менее 0,75 Вт.

Напряжение питания 5,6 — 10 В, потребляемая мощность не бо­лее 60 мВт.

Микросхема К237УН2 (рис. 2.11,6), как и микросхема К.237УН1, предназначена для создания бестрансформаторных усилителей НЧ магнитофонов, электрофонов, радиоприемников и других устройств. По схеме и принципу действия обе микросхемы аналогичны. Диапа­зон рабочих частот микросхем К237УН2 50 — 15000 Гц (при нерав­номерности частотной характеристики не более 6 дБ).

Вместе с усилителем мощности микросхема обеспечивает при номинальном напряжении на входе 25 — 30 мВ выходное напряже­ние более 3,5 В, а выходную мощность не менее 3 Вт (при сопро­тивлении нагрузки 3,9 Ом).
