МИКРОСХЕМЫ И ИХ ПРИМЕНЕНИЕ



ТРИГГЕРЫ - часть 3


Комбинация 5 = R=0 является нейтральной, поскольку при ней имеет место режим хранения записанной ранее информации.

При нейтральной комбинации сигналов на информационных входах триггер может находиться в одном из состояний устойчи­вого равновесия Q=l, Q = Q или Q=0, Q=l сколь угодно долго. Комбинация S — R=l является запрещенной, так как она приводит к нарушению закона работы триггера и неопределенности его со­стояния. Действительно, при указанной комбинации входных сигна­лов на обоих выходах триггера устанавливается 0. Это состояние не является состоянием устойчивого равновесия и может быть обес­печено только воздействием входных сигналов. Если затем на вхо­ды будет подана нейтральная комбинация сигналов, триггер перей­дет в одно из состояний устойчивого равновесия, но предугадать это новое состояние триггера невозможно, поскольку обычно раз­брос временных параметров логических элементов триггера не­известен.

Для триггера на элементах И — НЕ управляющим действием обладают нулевые уровни информационных сигналов, а не единич­ные, как в рассмотренном случае. Поэтому информационные входы и соответствующие сигналы таких триггеров обозначаются как инверсные (рис. 4.12,6). Закон функционирования R5-триггера на элементах И — НЕ описывается табл. 4.4, которая в отличие от табл. 4.3 приведена в сокращенной форме записи.

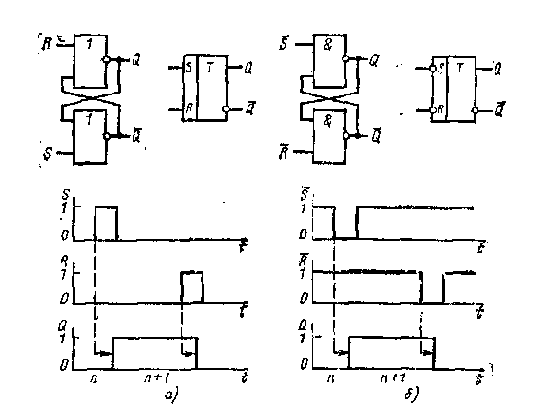

Рис. 4.12. Асинхронный RS-триггер:

а — на логических элементах ИЛИ — НЕ; б — на логических элемен­тах И — НЕ

Таблица 4.4

Sn

Rn

Qn+1

Режим

0

0

Запрещено

0

1

1

Установка 1

1

0

0

Установка 0

1

1

Qn

Хранение

Из табл. 4.4 следует, что комбинация 5=R = 0 является запре­щенной, а комбинация S=R=1 нейтральной. Следовательно если для триггера на элементах ИЛИ — НЕ единичные сигналы на обоих информационных входах запрещены, то для триггера на элементах И — НЕ они разрешены и образуют нейтральную комбинацию. Ну­левые сигналы на обоих входах триггера на элементах ИЛИ—НЕ составляют нейтральную комбинацию, а для триггера на элементах И — НЕ они запрещены.
