МИКРОСХЕМЫ И ИХ ПРИМЕНЕНИЕ




ТРИГГЕРЫ - часть 4


Указанные особенности триггеров на разных логических элемен­тах следует учитывать при их применении в цифровых узлах.

Быстродействие асинхронного RS-триггера определяется задерж­кой установления его состояния tт, которая равна сумме задержек распространения сигнала через логические элементы;

Синхронный одноступенчатый RS-триггер отличается от асин­хронного наличием С-входа для синхронизирующих (тактовых) импульсов. Синхронный триггер сестоит из асинхронного RS-триг-гера и двух логических элементов на его входе. Рассметрим работу триггера, построенного на элементах И — НЕ (рис. 4.13,а).

При С — О входные логические элементы 1 и 2 блокированы: их состояния не зависят от сигналов на S- и R-входах и соответст­вуют логической 1, т. е. ql=q2=1. Для асинхронного RS-триггера на элементах И — НЕ такая комбинация входных сигналов являет­ся нейтральной, поэтому триггер находится в режиме хранения за­писанной информации.

При С=1 входные логические элементы открыты для восприя­тия информационных сигналов и передачи их на входы асинхронно­го R5-триггера. Таким образом, синхронный триггер при наличии разрешающего сигнала на 5-входе работает по правилам для асин­хронного триггера.

Временные процессы в триггере при его переключении из нуле­вого состояния в единичное иллюстрируются диаграммами на рис. 4.13,6, на которых обозначено: ti, t2, tz, t4 — задержки пере­ключения соответствующих логических элементов; t'C, t"c — дли­тельности тактовых импульсов и пауз между ними.

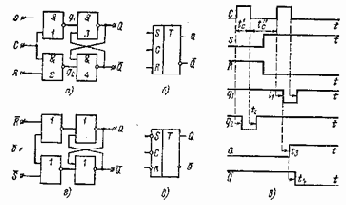

Рис. 4.13. Синхронный RS-триггер:

а — на логических элементах И — НЕ; б — условное обозначение; в — времен­ные диаграммы; г — RS-триггер на логических элементах ИЛИ — НЕ; 6 — ус­ловное обозначение RS-триггера

Из диаграмм следует, что минимальное время установления уровня на одном из выходов равно двум задержкам переключения, в нашем примере t1+t3. Однако в расчет длительности тактового импульса следует принимать общее время установления состояния триггера: t/с>tт=t1+tз+t4 = 3tзд,р,ср.
