ТРИГГЕРЫ - часть 6


Разновидностью D-триггера является DK-триггер, который до­полнительно к D-входу имеет управляющий V-вход (на рис. 4.15,а показан пунктирной линией). При V=1 триггер работает аналогич­но D-триггеру, а при V=0 сохраняет исходное состояние незави­симо от изменения сигнала на D-входе и С-входе.

Широкое, применение в практике построения цифровых устройств находят D-триггеры с динамическим управлением (155ТМ2, 133ТМ2). Они реагируют на информационные сигналы только в момент изменения сигнала на С-входе от 0 к 1 (прямой динамический вход) или от 1 к 0 (инверсный динамический вход).

Рис. 4.14. Двух­ступенчатый RS-триггер:

а — с дополни­тельным инверто­ром; б — с запре­щающими связя­ми

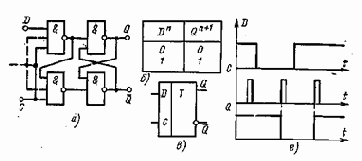

Рис. 4.15. D-триггер (DF-тригтер при наличии У-входа):

а — функциональная схема; б — таблица состояний; в — условное обозначе­ние; г — временные диаграммы:

Функциональная схема D-триггера с динамическим управлением (рис. 4.16) состоит из трех асинхронных RS-триггеров. Два из них, построенные на элементах 1, 2 и 3, 4, называют коммутирующими а третий, на элементах 5, 6 — выходным. Сигналы на выходах коммутирующих триггеров управляют состоянием выходного триггера.

При сигнале С=О на выходах q2 и q3 формируется нейтральная для выходного триггера комбинация, и он находится в режиме хра­нения. Изменение информационного сигнала в этот период времени вызывает изменение сигналов на выходах д4 и q1. Элементы 2, 3 готовы воспринять эти сигналы, как только появится разрешающий сигнал С=1. В момент его появления изменяются уровни на выхо­дах q2 и q3 и устанавливают выходной триггер в новое состояние, соответствующее информационному сигналу на .D-входе в преды­дущем такте.

Если изменение информационного сигнала произойдет во время установления состояния выходного триггера, коммутирующие триг­геры не пропустят его, поскольку нулевой уровень на выходе эле­мента 2 блокирует входы элементов 1 и 3.

Таким образом, назначение коммутирующих триггеров состоит в приеме информации, передаче ее в выходной триггер в момент перепада сигнала на С-входе от 0 к 1 и осуществлении с этого же момента самоблокировки от воздействия информационного сигнала.
