МИКРОСХЕМЫ И ИХ ПРИМЕНЕНИЕ



ТРИГГЕРЫ - часть 9


Нетрудно видеть что при сигнале С=1, когда информационные сигналы устанавливают со стояние первой ступени, вторая ступень блокирована При сигнате С=0, когда первая ступень закрыта для входной информации вто рая ступень, напротив, открывается и воспринимает состояние первой ступени. Примером может служить JK-триггер 134 серии выполненный по рассмотренной схеме.

Обычно триггеры имеют один или два установочных входа ко­торые предназначены для установки триггера в требуемое начяль ное состояние. Установка осуществляется сигналами, которые по­ступают, как показано на рис. 4.19, непосредственно на входы RS триггеров первой и второй ступеней. Если триггеры построены на элементах И — НЕ, то сигналы должны иметь вид отрицательного импульса напряжения между уровнями 1 и 0. Установочные входы получаются инверсными, что отражено на условном обозначении триггера. При реализации триггера на элементах ИЛИ — НЕ уста­новочные входы будут прямыми и для установки триггера в какое-то состояние необходимо на соответствующий вход на короткое время подать сигнал с единичным уровнем. Причем установка про­изводится независимо от наличия или отсутствия синхронизирующего импульса, т. е. является асинхронной.

Триггеры с установочными входами принято называть комби­нированными DRS-RST-JKRS-триггерами. Часто встречаются триг геры с входной логикой. Примером может служить JK-триггер на рис. 4.19,а. Он имеет по три конъюнктивно связанных входа J и входа К, т. е. в его структуру встроены логические элементы Такие триггеры необходимы, как будет показано в § 4.5, для построения счетчиков с параллельным переносом. На основе JK-триггера можно с помощью внешних соединений его выводов (рис. 420) получить триггеры других видов. В этом смысле JK-триггер называют уни нереальным.

Триггер Шмитта имеет один информационный вход и один вы­ход. Один из его вариантов представлен на рис 4 21 а Два инвертора, соединенные последовательно и охваченные положи тельной обратной связью, образуют триггер, характеристика пеое дачи которого имеет гистерезис (рис. 4.21,6).Ширина петли гисте­резиса Де определяется выражением

Де=еп1 — en2=(Ui2—U°2)R1/R2,

где eп1 — пороговое напряжение срабатывания триггера еп2 — пооо-говое напряжение отпускания; U12, U°2 — выходные напряжения ло­гической 1 и логического 0.

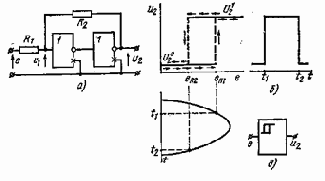

Рис. 4.21. Триггер Шмит-га:

a — функциональная схема; б — характеристика переда­чи; в — условное обозначе­ние

Триггеры Шмитта обычно используют для формирования пря­моугольных импульсов из колебаний произвольной формы. Выпол­нять функции элемента памяти триггер Шмитта не может.
