МИКРОСХЕМЫ И ИХ ПРИМЕНЕНИЕ




ВОПРОСЫ КОНСТРУИРОВАНИЯ РАДИОЭЛЕКТРОННЫХ УСТРОЙСТВ НА МИКРОСХЕМАХ


Рассмотрим теперь более подробно те элементы конструкции и процессы создания аппаратуры, которые специфичны для микро­электронных устройств, в частности многослойные печатные платы, а также вопросы компоновки узлов, ячеек, блоков и обеспечения необходимого теплового режима.

Печатные платы для установки микросхем. Печатные платы служат основанием для монтажа микросхем и обеспечивают комму­тацию всех элементов в соответствии с принципиальной схемой. Применение печатных плат позволяет на один-два порядка повысить плотность компоновки по сравнению с объемным монтажом и на порядок снизить массу.

В устройствах малой сложности и в аппаратуре, к которой не предъявляются очень высокие требования к плотности монтажа, применяют однослойные и двуслойные платы. В аппаратуре средней и большой сложности часто используют многослойные печатные платы.

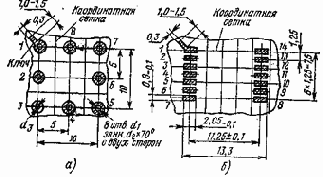

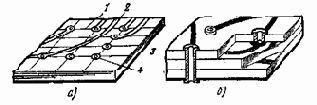

Однослойные и двуслойные платы (рис. 8.6,а) состоят из осно­вания, на которое с одной или двух сторон наносятся печатные про­водники. Основания плат должны обладать достаточной механиче­ской прочностью, малыми диэлектрическими потерями, высокой на-гревостойкостью и хорошей адгезией (сцепляемостью) материалов платы и печатных проводников. При изготовлении печатных плат широко используют стеклотекстолит, стеклоткань, гетинакс, фторо-пласт-4 и некоторые другие диэлектрики. Толщина плат 0,8 — 3 мм, а их типовые габаритные размеры 135x110; 135X240; 140X130; 140X150; 140X240; 150X200; 170X75; 170Х110; 170X120; 170Х XI30; 170X150; 170X160; 170X200. Печатные проводники выпол­няют чаще всего из меди, алюминия, никеля или золота толщиной 20 — 70 мкм.

При выборе сечения, конфигурации и расстояния между провод­никами исходя из допустимой плотности тока (менее 20 А/мм2), рабочего напряжения, условий теплоотвода и прочности сцепления .проводников с основанием. Ширина проводников печатных плат обычно составляет 1,5 — 2,5 мм, а расстояние между ними 0,3 — 1 мм. Для плат с повышенной плотностью монтажа ширину проводников и зазоры между ними уменьшают до 0,15 — 0,5 мм.
