ЦИФРОВОЙ ИЗМЕРИТЕЛЬ RCL


Измеритель имеет следующие диапазоны измерений: 200 пФ, мкГн, Ом, 2, 20, 200 нФ, мГн, кОм, 2, 20 мкФ, Гн. Погрешность измерений ±(0,5% + 1 единица младшего разряда) при измерении емкостей и сопротивлений и ±(2% + 1 единица младшего разряда) при измерении индуктивности. Прибор питается от батареи, составленной из 8 аккумуляторов Д-0,125 и потребляет ток менее 20 мА. Прибор сохраняет свою точность при снижении напряжения питания до 8 В, поэтому его можно питать от батареи 7Д-0,125, но ее емкость не будет использоваться полностью.

Принцип измерений в описываемом приборе заключается в следующем. Напряжение треугольной формы прикладывается к

измеряемой емкости, при этом ток через нее имеет форму меандра и его амплитуда пропорциональна измеряемой емкости. При измерении индуктивности через нее пропускается ток треугольной формы, падение напряжения на индуктивности имеет форму меандра и пропорционально ее величине. Измеряемая емкость и эталонные резисторы подключаются в соответствии с рис. 20,а, а измеряемая индуктивность - по схеме рис. 20,6. При измерении сопротивлений используется соединение по


схеме рис. 20,а, но эталонными становятся емкости, а измеряемое сопротивление устанавливается на место эталонного.

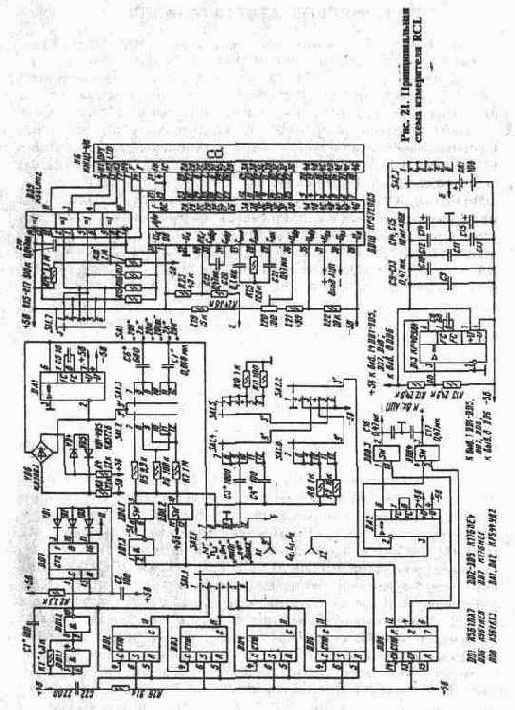

Схема измерителя приведена на рис. 21. Все микросхемы прибора, кроме DD9, питаются от батареи GB1 непосредственно. Для симметричной работы операционных усилителей при помощи резисторов R 12 и R 13 и ОУ DA3 создана искусственная средняя точка, относительно которой указаны напряжения на схеме.

Задающий генератор прибора собран на элементах DD1.1 и DD1.2 и работает на частоте 1 МГц. Цепочкой декадных делителей DD2 -DD5 эта частота делится до 100 кГц - 100 Гц. Использованные в делителе микросхемы К176ИЕ4 при включении могут делить частоту с неправильным коэффициентом деления, поэтому для их начальной установки применена цепочка C22R26. Сигналы с выходов микросхем DD2 - DD5 через переключатель SA1.1 подается на микросхему DD6. В ней частота делится на 10 и с выхода Р микросхемы сигнал в форме меандра с частотой 100 кГц - 10 Гц подается через повторитель на элементах DD1.3, DD8.1, DD8.2 на вход формирователя напряжения треугольной формы.
Микросхема DD6 типа К561ИЕ8 имеет внутреннюю цепь коррекции, обеспечивающую правильный коэффициент деления, поэтому подача на него импульса начальной установки не требуется. Повторитель на ключах микросхемы К561КТЗ обладает существенно меньшим выходным сопротивлением по сравнению со стандартными выходами микросхем этой серии, что исключает необходимость подбора входных резисторов формирователя напряжения треугольной формы. Формирователь собран по схеме интегратора на ОУ DA1. Сопротивления резисторов R5 - R7 и емкости конденсаторов С6 и С7 выбраны так, чтобы амплитуда напряжения треугольной формы составляла 4 В от пика до пика (±2 В), а наклон "пилы" на частоте 100 кГц был 0,75 В/мкс. Для симметрирования выходного напряжения в интегратор введена нелинейная отрицательная обратная связь через выпрямительный мост VD6, в диагональ которого включены диоды VD4 и VD5, через которые пропущен при помощи резисторов R3 и R4 небольшой ток. При подходе выходного напряжения интегратора к +2 или -2 В диоды моста открываются и замыкается цепь отрицательной обратной связи. В результате вершины напряжения треугольной формы незначительно ограничиваются, что не влияет на точность измерений, поскольку важной является линейность напряжения только вблизи нулевого значения. Напряжение треугольной формы с выхода ОУ DA1 подается через секцию переключателя SA2.1 на измеряемую емкость и эталонные резисторы R10, R11 или через эталонные резисторы R8, R9 на измеряемую индуктивность или через эталонные конденсаторы С3, С4 на измеряемое сопротивление, в результате чего образуется одна из схем рис. 20. При измерении емкостей и сопротивлений напряжение на выходе цепи рис. 20,а имеет форму меандра с плавными переходами между положительными и отрицательными горизонтальными участками. При измерении индуктивностей за счет их всегда реально существующего активного сопротивления горизонтальные участки напряжения получают наклон (рис. 22, ограничение вершин треугольного напряжения и плавные переходы условно не показаны). Через буферный ОУ DA2 сигнал поступает на синхронный выпрямитель, собранный на ключах DD8.3, DD8.4 и конденсаторах С16 и С17.


Ключи управляются выходными им-



пульсами счетчика DD6 и открываются на 1/ 10 периода выходного сигнала ОУ DA2 в середине горизонтальных участков, ключ DD8.4 в середине положительной полуволны, DD8.3 - отрицательной. Конденсаторы С 17 и С 18 запоминают напряжения на время разомкнутого состояния ключей, с них сигнал подается на измерительный вход АЦП. Систематическая погрешность прибора при измерении емкостей и сопротивлений, возникающая из-за того, что последовательно с измеряемой или эталонной емкостью включен эталонный или измеряемый резистор, ничтожна, поскольку к моменту открытия ключей DD8.3 или DD8.4 процесс установления величины тока через конденсатор полностью заканчивается. При измерении индуктивностей собственное сопротивление катушек индуктивности играет двоякую роль. С одной стороны, оно несколько уменьшает показания прибора, поскольку включено последовательно с резисторами R8 или R9 и уменьшает величину тока треугольной формы, текущего через измеряемую индуктивность. С другой стороны, оно увеличивает показания за счет наклона горизонтальных участков сигнала на выходе DA2. Указанные эффекты не компенсируют друг друга и заметно снижают точность измерений. Максимальное значение напряжения на конденсаторах С16 и С17, соответствующее предельному значению каждого диапазона, составляет ±50 мВ, полное напряжение, подаваемое на вход АЦП - 300 мВ. Двухполупериодный характер выпрямления обеспечивает неизменность выходного напряжения выпрямителя при уходе нуля операционных усилителей DA1 и DA2. Включение микросхемы DD10 имеет некоторые особенности. Опорное напряжение, определяемое максимальным входным сигналом, составляет 150 мВ. Оно снимается с делителя R 19 - R22. Нестабильность напряжения источника питания не играет никакой роли, поскольку как выходное напряжение синхронного выпрямителя, так и опорное напряжение пропорциональны напряжению питания, а АЦП измеряет их отношение. Также не сказывается уход частоты генератора DD1.1, DD1.2, поскольку важна крутизна треугольных импульсов на выходе микросхемы DA2, а не их частота. Исходная частота работы АЦП выбрана равной 40 кГц.


Она получается из сигнала с частотой 1 МГц делением на 25 при помощи микросхемы DD7 и элемента совпадения на диодах VD1 - VD3, резисторе R2 и конденсаторе С2. Амплитуда импульсов на входе RCr микросхемы DD10 должна соответствовать напряжению внутреннего источника питания цифровой части микросхемы -Uц , составляющего по абсолютной величине около 5 В. Оно приводится к необходимой величине при помощи делителя R23, R24. Управление местоположением запятой индикатора HG1 при отсчете показаний осуществляет микросхема DD9. Запятая Н4 используется для индикации разряда батареи питания. Резисторы R5 - R11 следует подобрать с точностью 0,2%. В описываемой конструкции использовались резисторы типа С2-29В мощностью 0,125 Вт, остальные резисторы - МЛТ, подстроечный -СПЗ-19а. Резистор R5 состоит из параллельно соединенных точного резистора 10 кОм и МЛТ-0,25 1 МОм 10%. Выдерживать номиналы резисторов R12, R13, R19, R21, R22 не обязательно, но они должны быть стабильными. При этом резисторы R12 и R13 должны быть равны друг другу с точностью 0,5%, а на входы образцового напряжения микросхемы DD10 должно подаваться 150 мВ. Диоды могут быть использованы практически любые маломощные кремниевые, в том числе и для замены моста VD6. Микросхемы КР544УД2 могут быть заменены на К544УД2, вместо КР140УД14А можно использовать практически любой ОУ, работающий при напряжении питания ±5В, например КР140УД6. Микросхему К176ИЕ1 можно заменить при изменении схемы на К176ИЕ2 или на К561 ИЕ10. Микросхемы серии К561 можно заменить на микросхемы серии КР1561, К561ИЕ8 и на К176ИЕ8, а при изменении рисунка печатной платы - на микросхемы серии 564. Если батарею питания разделить на две по 5 В, можно исключить ОУ DA3, при этом питание необходимо будет отключать двумя секциями переключателя SA2. Конденсаторы С1, С3, С4, С6 следует подобрать с ТКЕ не хуже М75. Остальные конденсаторы могут иметь больший ТКЕ, в основном применены конденсаторы типов КМ-5 и КМ-6 (конденсаторы 0,47 мкФ - КМ-66, в качестве С9 - С13 можно использовать конденсаторы емкостью 0,047 мкФ и выше).

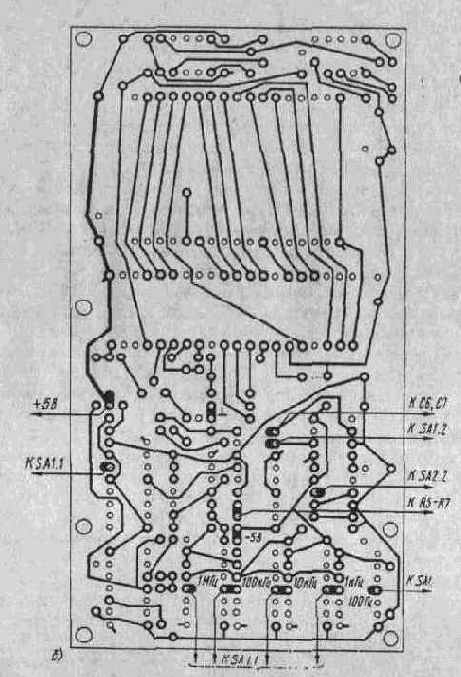

Конденсаторы С7 и С20 должны быть с хорошим диэлектриком, были использованы конденсаторы К73-17 и К73-11 на напряжение 160 В. Полярные конденсаторы - К53-18 или любые другие. Все детали измерителя, кроме эталонных элементов и батареи питания, расположены на двусторонней печатной плате размерами 65х130 мм, на рис. 23,а приведено расположение деталей и проводников на стороне установки микросхем, на рис 23,6 - проводников на другой ее стороне. Переключатели SA1 (ПГ2-12-6П8Н) и SA2 (ПГ2-10-6П4Н) установлены под микросхемами DD10, DD6, DD1, DD8 на кронштейне, изготовленном из латуни толщиной 1 мм. Входные гнезда XS1 и XS2 для вилок диаметром 1,6 мм установлены на боковой стенке корпуса. Переключатели снабжены такими же ручками - барабанами, как и в предыдущих конструкциях, изоляции ручек от оси переключателей не

требуется. Эталонные элементы установлены при помощи трубчатых контактов на стеклотекстолитовой плате с размерами 20 х 65 мм, закрепленной с одной стороны на кронштейне переключателей, с другой стороны - к основной печатной плате через дистанционную втулку высотой 7 мм. В средней части вторая плата прикреплена к одному из винтов переключателя. Такое крепление платы позволяет произвести почти полный монтаж цепей переключателей и эталонных элементов до установки переключателей на основную плату.

Платы измерителя установлены в пластмассовый корпус с габаритами 136 х 72 х 34 мм. Аккумуляторная батарея изготовлена из элементов двух батарей 7Д-0,125. Аккумуляторы, соединенные между собой приваренной никелевой лентой, сложены двумя "лесенками" по четыре элемента, обмотаны поливинилхлоридной изоляционной лентой и уложены в корпус измерителя под индикатором HG1. Измеритель целесообразно собирать и настраивать в следующем порядке. Вначале на плату следует установить все детали, за исключением кронштейна с переключателями и платы с эталонными элементами. Подать напряжение питания 10 В и подбором элементов R1 и С1 установить частоту генератора на элементах DD1.1 и DD1.2, равной 1 МГц с точностью не хуже 2%.


Частоту удобно контролировать на выходах счетчиков DD2 - DD5. По осциллографу можно установить частоту генератора, добиваясь неподвижного изображения импульсов 100 Гц с выхода микросхемы DD3 при синхронизации развертки осциллографа от сети. Установить кронштейн с переключателями и резисторами R5 -R11, произвести весь проводной монтаж. Подобрать емкость конденсатора С7 так, чтобы ограничение треугольного напряжения на диапазоне 20 мкФ при увеличении напряжения питания начиналось при 10...11 В. Подобрать конденсатор, емкость которого известна с точностью не хуже 0,2%, и номиналом 0,15...0,19 мкФ. На диапазоне 200 нФ резистором R20 добиться показаний измерителя, соответствующих емкости конденсатора. Вывод 3 секции переключателя SA1.5 отключить от резистора R 10 и подключить к резистору R11. Подобрать конденсатор С6 такой емкости, чтобы показания при измерении эталонной емкости на диапазонах 200 нФ и 20 нФ (он превратился в 200 нФ) совпадали. Восстановить подключение вывода 3 переключателя. Используя точные резисторы с допуском 0,1...0,2% в качестве измеряемых, подобрать емкость конденсатора С3 для получения соответствия показаний прибора номиналам резисторов на диапазонах 2 кОм - 200 кОм. Конденсаторы СЗ и С6 удобно подбирать из нескольких меньшей емкости, полезно подключение подстроечных конденсаторов. При наличии эталонного конденсатора емкостью 150... 190 пФ можно уточнить величину сопротивления резистора, подключенного параллельно R5, для получения максимальной точности показаний на диапазоне 200 пФ. На рис. 21 показан конденсатор С4, обеспечивающий диапазоны измерения сопротивлений 2 и 20 МОм, однако пользоваться этими диапазонами неудобно, поскольку требуется тщательное экранирование измеряемого резистора и прибора в целом, а точность измерений невысока. Без ущерба для пользования прибором его можно исключить, а также исключить секцию переключателя SA1.4, что позволит уменьшить число галет переключателя SA1 и использовать в качестве него переключатель ПГ2-11-6П6Н. При отсутствии измеряемой емкости на диапазонах 200 пФ и 2 нФ за счет емкости монтажа прибор должен показывать около 2 пФ.


При измерениях эту величину следует вычитать из получаемого результата. В режиме измерения индуктивностей в случае использования точных резисторов прибор настройки не требует. Следует также подобрать номиналы резисторов R14 и R18 так, чтобы запятая Н4 включалась при снижении напряжения питания ниже 8 В. Прибор можно использовать в качестве генератора однополярных прямоугольных импульсов с амплитудой 10 В и частотой 10 Гц... 100 кГц или треугольных симметричных импульсов с той же частотой в двух верхних по схеме положениях переключателя SA2. В выключенном состоянии батарея питания подключена к входным гнездам, что позволяет контролировать ее напряжение и заряжать аккумуляторы. Прибор обладает не очень привычным свойством - при значительном превышении измеряемой величиной установленного диапазона, коротком замыкании контролируемого конденсатора или обрыве резистора или индуктивности он может показать некоторое конечное значение измеряемой величины. Поэтому при неизвестном даже приближенно номинале проверяемого элемента измерение следует начинать с наибольшего предела измерения, уточняя измеряемую величину при переходе с диапазона на диапазон. Этот недостаток устраняется путем несложной доработки, схема которой приведена на рис. 24. Резистор R18 цепи индикации падения напряжения батареи питания отключен от источника -5 В и

подсоединен к коллектору транзистора VT1. Сопротивление резистора R28 мало по сравнению с R18 и при закрытом транзисторе VT1 не влияет на работу цепи. При отсутствии перегрузки амплитуда переменного напряжения на выходе ОУ DA2 измерителя не превышает 150 мВ, транзистор VT1 закрыт. Если перегрузка невелика, она индицируется как обычно - гашением всех разрядов, кроме старшего. При большой перегрузке пики напряжения на выходе ОУ DA2 открывают транзистор VT1 и он заряжает конденсатор С23. Напряжение на коллекторе VT1 становится близким к напряжению общего провода, срабатывает индикация разряда батареи - включается десятичная точка Н4 младшего знака индикатора. Для большей заметности перегрузки к выходу 10 DD9 можно подключить не только точку Н4, но и сегменты 1А, ID, IE, IF, 1G индикатора (выводы 2, 3, 30, 32, 33), в этом случае при перегрузке в старшем разряде будет индицироваться буква Е или цифра 8.Еще интереснее индикацию разряда можно сделать, если выход 10 микросхемы DD9 подключить к общему электроду индикатора HG1 (выводы 1 и 34), отключив его от выхода F микросхемы. В этом случае при перегрузке или снижении напряжения батареи ниже 8 В все сегменты индикатора инвертируются и считывание показаний становится практически невозможным Доработку можно провести объемным монтажом, рядом с ОУ DA1 и DA2 достаточно свободного места. Транзистор КТ3107И заменим на любой кремниевый маломощный структуры р-n-р. При измерении емкостей полярных конденсаторов серий ЭТО, К51 и К52 последовательно с конденсатором следует включать батарею напряжением не менее 2,5 В, плюсом батареи к плюсу конденсатора. Все остальные типы конденсаторов можно проверять без дополнительного источника.
