ТЕРМОСТАБИЛИЗАТОРЫ - часть 7


Естественно предположить, что при некотором промежуточном значении сопротивления резистора Rдоп эта зависимость может быть близка к линейной

Пусть терморезистор имеет сопротивления, равные Rl, R2, R3 при температурах Т1<Т2<ТЗ, причем Т2=(Т1+ТЗ)/2 В этом случае коэффициенты передачи Kl, K2 и КЗ делителя напряжения, состоящего из терморезистора и резистора Rдоп, равны

Kl = R1/(R1+Rдоп), (1)


Была разработана несложная программа для IBM PC, позволяющая по сопротивлению терморезистора для двух значений температуры рассчитать его константы Ro и В, определить для любого температурного диапазона значение Rдоп. и погрешность линеаризации (в градусах).

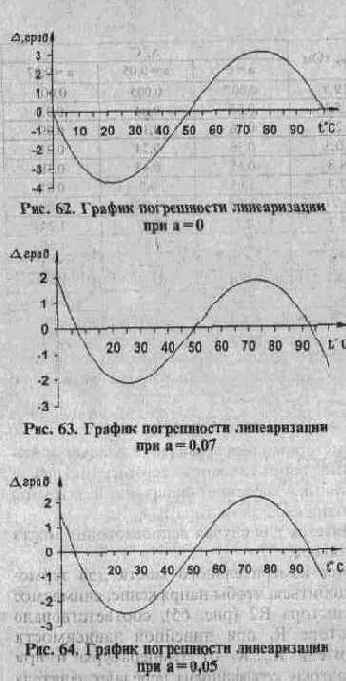

Для'примера на рис. 62 приведен .график (погрешности линеаризации в диапазоне 100 град. для терморезистора с зависимостью сопротивления от температуры, показанной на рис. 61. Как видно из графика, максимальная ошибка составляет примерно 3,7 град.

Ошибку линеаризации можно уменьшить более чем в полтора раза, если подобрать сопротивление Rдоп так, чтобы нулевую погрешность в точках Сопряжения получать не на концах диапазона, а при значениях температуры, смещенных внутрь диапазона на 0,07 от его ширины (рис. 63). Как видно из графика, для этого случая погрешность примерно одинакова на концах диапазона и на расстоянии 25 % от границ составляет не более 2,1 град. Но резкое ее увеличение на краях диапазона наводит на мысль, что небольшие неточности в расчете и настройке моста могут резко увеличить ошибку. Поэтому сопряжение лучше обеспечить на расстоянии


примерно 0,05 от границ диапазона (рис. 64), погрешность при этом составит около 2,5 град.

В табл.1 приведены результаты расчета погрешности для различных температурных диапазонов, заданных значениями температуры Т1 и ТЗ. Для них также построены графики зависимости ошибки от температуры. Все графики различаются лишь масштабом, их формы неотличимы от кривых на рис. 62 - 64. Погрешности рассчитаны для различного положения точек сопряжения: на краях диапазона (а=0) и на относительном смещении 0,05 и 0,07 от краев.
