СЕТЕВЫЕ АДАПТЕРЫ


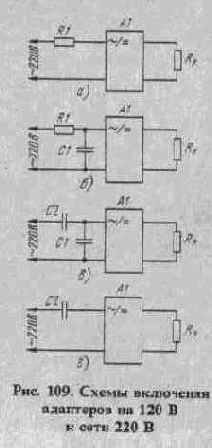

В магазинах, киосках подземных переходов, на радиорынках можно купить так называемые адаптеры, оформленные в виде большой сетевой вилки. Независимо от названия фирмы они, как правило, китайского производства. Адаптеры бывают двух видов -"универсальные" и специализированные. Универсальный адаптер


(рис. 99) содержит понижающий трансформатор Т1 с большим числом отводов вторичной обмотки, переключатель SA1, выпрямительный мост, обычно из диодов 1N4001 (50 В, 1 А), сглаживающий конденсатор С1, индикатор включения в сеть - светодиод HL1 с ограничительным резистором R1, переключатель полярности выходного напряжения SA2 и набор выходных разъемов на конце кабе-

ля (условно показан только один - Х2). Число положений переключателя может быть меньшим, может отсутствовать индикатор включения в сеть. Специализированные адаптеры не имеют отводов вторичной обмотки, переключателя полярности. выходной разъем.


только один, как правило, нет индикатора включения.

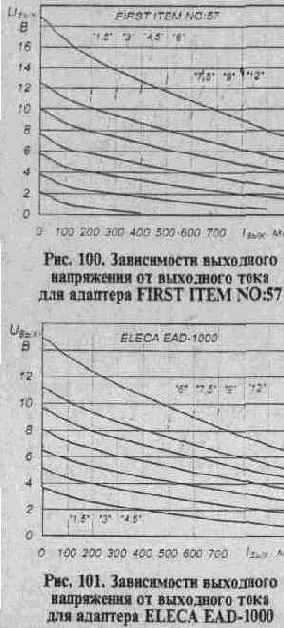

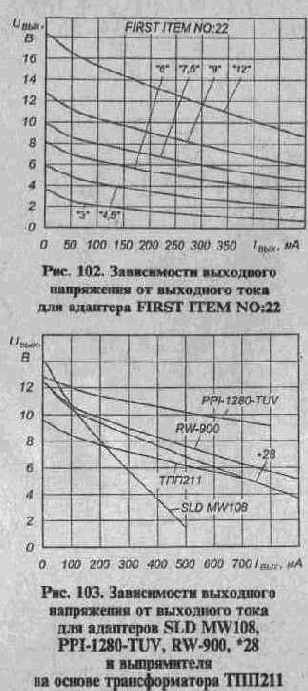

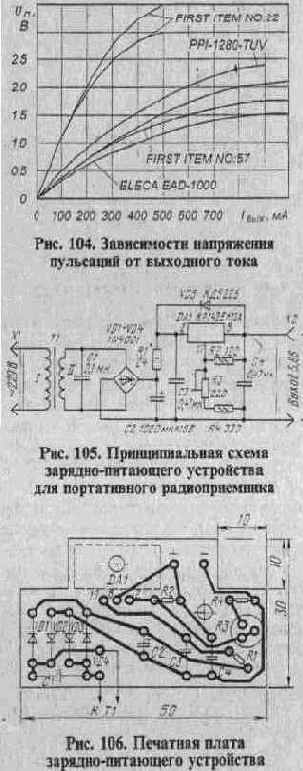

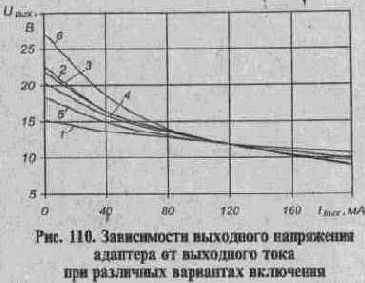

Надписи на адаптерах обещают очень хорошие характеристики, не подтверждающиеся, однако, на практике. На рис. 100 - 104 приведены зависимости выходного напряжения и напряжения пульсации от выходного тока при напряжении сети 205 В для семи типов адаптеров, перечисленных в табл. 4. Выходные напряжения и токи в таблице указаны в соответствии с надписями на корпусе.

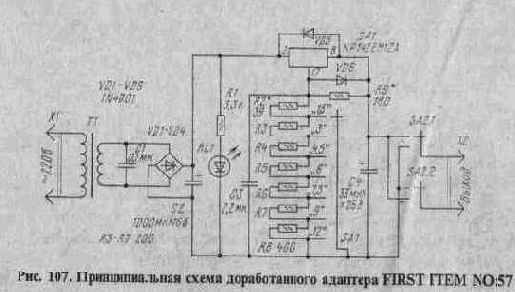

Какие выводы можно сделать из изучения этих характеристик? Во-первых, заявленные значения выходных напряжений обеспечиваются при выходных токах, значительно меньших, чем указано на корпусе - в два раза и более. Минимальное напряжение (1,5 и 3 В) адаптеры фирмы "FIRST" выдают при токах, составляющих 5% от приведенных на корпусе. Во-вторых, при токе, соответствующем максимальному, выходные напряжения падают в полтора-два раза (и более для малых выходных напряжений) относительно указанного.

Характеристику универсального адаптера SLD MW108 удалось снять только для положения переключателя выходного напряжения "12 В" (рис. 103). Во время измере-

ний трансформатор разогрелся до такой степени, что начала плавиться изолирующая пленка, намотанная поверх обмоток (и это при снятой верхней половине корпуса).В то же время при подаче на первичную обмотку напряжения 150 В трансформатор без нагрузки практически не нагревался.
