ЗВУКОВЫЕ ГЕНЕРАТОРЫ И СИНТЕЗАТОРЫ

Просматривая некоторые популярные журналы по вычис­лительной технике, можно отметить, что программисты не лишены чувства юмора. В некоторых из этих журналов со­держится столько же смешного, сколько и серьезного.

Конечно, юмор в современной электронике не ограничи­вается только областью вычислительной техники. Как можно судить по некоторым устройствам, описанным в данной гла­ве, радиолюбители тоже по-своему проявляют свое остро­умие. Тем не менее для звуковых генераторов и синтезаторов можно найти вполне серьезное применение. Однако если у радиолюбителя есть чувство юмора, то он будет вполне до­волен возможностями использования этих устройств для шу­ток и забав.

Отставим пока шутки в сторону и обратимся к некоторым определениям, а именно к различию между звуковыми гене­раторами и звуковыми синтезаторами. Звуковой синтезатор с точки зрения схемного решения представляет собой устрой­ство, способное имитировать различные звуки, которые изда­ются обычно неэлектронными средствами. Например, синте­затор может копировать пение канарейки.

Звуковые синтезаторы, рассмотренные в данной главе, до­вольно простые. Вместе с тем они могут быть весьма слож­ными и дорогостоящими элементами электронной аппаратуры,

Существует и другая группа электронных синтезаторов, которые радиолюбитель найдет в данной главе. В таких синтезаторах используется определенный вид операций для выполнения действий, которые обычно реализуются совсем другими электронными схемами. Примером этого является устройство, в котором применяются цифровые методы синтеза синусоидальных колебаний, вырабатываемых обычно совсем иными схемами. В результате удается относительно простым способом сделать то, что обычно считается весьма сложной операцией. Например, не так легко получить сверхнизко­частотные синусоидальные колебания, достаточно точно вос­производящие форму синусоиды. Однако такие колебания сравнительно несложно синтезировать с помощью современ­ных цифровых устройств.

Звуковой генератор представляет собой устройство, которое вырабатывает свои собственные, совершенно неповторимые звуки. Практически невозможно воспроизвести эти звуки как ким-либо другим способом. По мере изготовления таких устройств радиолюбитель сможет убедиться в их способности вырабатывать сверхъестественные и необычные звуки, кото­рые он еще нигде и никогда не слышал и, возможно, никогда бы даже не услышал,



9.1. Имитатор звука

Возможно, радиолюбитель захочет получить экзотические звуки. Для этого подходит устройство, схема которого пока­зана на рис. 9.1. Повышение и понижение тона в пределах всего диапазона производится с помощью регулятора тона R5- В то же время в тон звука можно вводить вибрации, что и создает характерное необычное звучание. Частота вибра­ций меняется регулятором R1 в пределах от затяжного завы­вания до быстрого изменения тона. Регулятор амплитуды вибраций R4 работает совместно с регулятором частоты виб­раций Ri и позволяет изменять глубину звучания путем изме­нения амплитуды вибраций.

Первоначально необходимо изготовить макет имитатора и немного потренироваться. Имитатор дает много вариаций, и поэтому необходимо получить некоторые навыки с тем, чтобы создавать нужные звуковые эффекты. После отладки имитатор можно изготовить в небольшой коробочке, мини­мальные размеры которой ограничиваются лишь выбранным громкоговорителем,





9.2. «Забавный» звуковой генератор

Звуки, издаваемые генератором (см. рис. 9.2), трудно опи­сать словами. Пожалуй, единственным подходящим описани­ем является звукоподражание «диидл-диидл». Высота тона такого звука изменяется в широких пределах регулятором тона Rз- При этом одновременно с тоном изменяется частота звука.

И это еще не все. Регулятор вибраций R2 позволяет вво­дить в воспроизводимый звук вибрации, создающие эффект записанного выше словами звукоподражания. Один из радио­любителей, изготовивший такой звуковой генератор, подме­тил, что регулятор тона позволяет добиться звукового эффек­та, характерного для взлета и посадки «летающей тарелки».

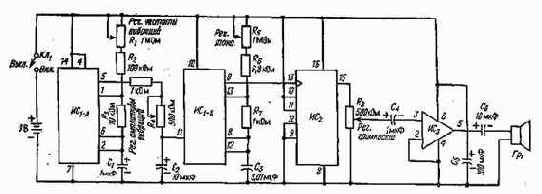

Рис. 9.1. Принципиальная схема имитатора звука.

ИС1 — двойной таймер типа 556; ИС8 — двойной J — К-триггер типа 4027; ИС3 — УНЧ типа LM386; Rt, Rs — потенциометр I МОм; R2 — рези­стор 100 кОм, 0,25 Вт; R3 — резистор 10 кОм, 0.25 Вт; Ri, Rg — потенциометр 500 кОм; Re — резистор 6,8 кОм, 0,25 Вт; R7, R9 — резистор 1 кОм, 0,25 Вт; С1, С4 — танТаловый конденсатор 1 мкФ, 35 В; Ci, Св — электролитический конденсатор 10 мкФ, 35 В; Сз — конденсатор 0,01 мкФ} С6 — электролитический конденсатор 100 мкФ, 35 В; Гр] — громкоговоритель на постоянном магните с сопротивлением 8 Ом.

Дополнительные забавные возможности в генераторе по­лучаются после некоторых изменений в монтаже. Как видно из рис. 9.2, в принципиальной схеме имеются четыре вывода, обозначенные буквами Л, В, С и D, подсоединенные к опре­деленным выводам микросхемы ИС2. Однако совсем не обязательно соблюдать именно такой порядок подключения. На­пример, вывод А вместо четвертого вывода ИС2 может при­соединиться к выводу 13. Аналогичным образом могут про­извольно подключаться выводы В, С и D, но при этом следует использовать только выходные выводы ИС2 и обязательно подсоединить все выводы Л, В, С и D. Кроме того, перед из­менением в монтаже этих выводов генератор следует выклю­чить, поскольку их отсоединение при включенном питании отрицательно сказывается на работе вентилей типа «И-НЕ» в интегральной схеме ИС3, выполненной на дополняющих МОП-транзисторах.

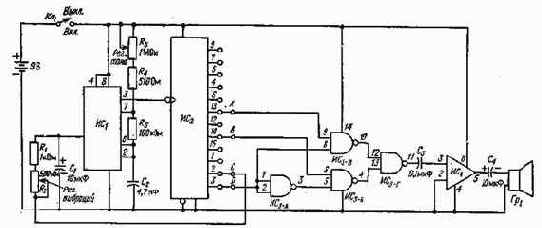

Рис. 9.2. Принципиальная схема «забавного» звукового генератора.

ИС1 — таймер типа 555; ИС2 — 14-разрядный двоичный счетчик типа 4020; ИС?, — четыре двухвходовых логических вентиля И-НЕ типа 4011; ИС4 — УНЧ типа LM386; R1 — резистор 1 кОм, 0,25 Вт; R2 — потенциометр 500 кОм; R3 — потенциометр 1 МОм; R4 — резистор 510 Ом, 0,25 Вт; R5 — резистор 100 кОм, 0,25 Вт; С1, С4 — электролитический конденсатор 10 мкФ, 35 В; С2 — конденсатор 4,7 пФ; С3 — конденсатор 0,1 мкФ; Гp1 — громкоговоритель е сопротивлением 8 Ом.

Если радиолюбитель хочет разыграть небольшой спек­такль, то следует отсоединить громкоговоритель и подключить генератор к какому-либо усилителю с низким входным им­педансом и с выходной мощностью более 20 Вт.


Генератор включается и имитирует посадку «летающей тарелки». Эф­фект такой «посадки» могут усиливать пара проблесковых маячков и соответствующая костюмная бутафория.

Радиолюбитель может также использовать такой звуковой генератор в средствах охранной сигнализации.



9.3. Звуковые эффекты «Воздушный бой»

После того как радиолюбитель освоил технику имитации взлета и посадки «летающих тарелок», т. е. изготовил зву­ковой генератор по схеме на рис. 9.2, он может приступать к созданию устройства, имитирующего звуки боя в воздухе. На этот раз рассматриваемое устройство точно соответствует своему названию, и создаваемые им звуковые эффекты мож­но услышать только после его изготовления, наладки, про­верки и нажатия кнопки «Вкл». Регулятор R2 на рис. 9.3 не имеет названия, поскольку он просто изменяет характер зву­чания, которое трудно описать словами. Поэтому радиолю-. бителю предоставляется самому придумать для него подходя­щее название.

Теперь допустим, что радиолюбитель изготовил такой ге­нератор, но спустя некоторое время интерес к нему убавился и ему захотелось найти какое-то другое применение. Можно, например, изготовить трехканальный микшер, описанный в разд. 8.5. Затем собрать звуковой генератор по схеме на рис. 9.2, отсоединить громкоговорители в обоих генераторах (рис. 9.2 и 9.3) и подключить их к каналам 1 и 2 микшера. В результате радиолюбитель получит возможность одновре­менной игры со звуками полета «летающих тарелок» и «лу­чевых пушек», что позволит полностью имитировать все звуки боя в воздухе. А если включить на входе третьего канала микрофон, а микшер соединить с магнитофоном, то можно составить и записать полный репортаж.

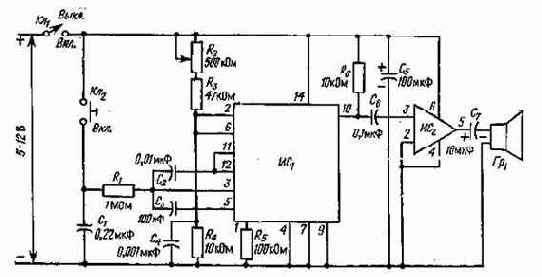

Рис. 9.3. Генератор звуковых эффектов «Воздушный бой».

ИС1 — преобразователь «частота — напряжение» типа 9400С; ИС2 — УНЧ типа LM386; R] — резистор 1 МОм, 0,25 Вт; Rг — потенциометр 500 кОм-Яз — резистор 47 КОм, 0,25 Вт; Я4, Re — резистор 10 кОм, 0,26 ВТ; R5 — резистор 100 кОм, 0,25 Вт; С, — конденсатор 0,22 мкФ; С2 — конденса­тор 0,01 мкФ; Сч — конденсатор 100 пФ; С4 — конденсатор 0,001 мкФ; С5 — электролитический конденсатор 100 мкФ, 35 В; Св — конденсатор 0,1 мкФ; С? — Электролитический конденсатор 10 мкФ, 35 В; Tpi — громкоговоритель на постоянном магните с сопротивлением 8 ОМ; Клз — нормально разомкнутый кнопочный переключатель.



9.4. Комбинированный звуковой генератор

На рис. 9. 4 показана принципиальная схема устройства типа синтезатора, представляющего собой комбинированный звуковой генератор, который в зависимости от положения ре­гуляторов вырабатывает два различных звуковых сигнала.

Так, одна комбинация положений регуляторов обеспечи­вает имитацию проигрывания гаммы на кларнете, при этом направление проигрывания (от «до» до «си» или наоборот) выбирается переключателем выбора направления Кл1. Дру­гая комбинация положений регуляторов обеспечивает ими­тацию пения канарейки или, может быть, длиннохвостого попугая. Впрочем, радиолюбитель решит сам, на пение какой птицы наиболее похожи воспроизводимые звуки. После не­большой практики он сможет научиться подражать более сложному пению различных птиц.

Фактически устройство работает одинаково, независимо от положений регуляторов. Различия в создаваемых звуках можно скорее объяснить особенностями слухового восприя­тия человека. В генераторе предусмотрена возможность вы­работки до 16 различных тональных сигналов в прямом и обратном порядках (что определяется положением переклю­чателя Кл1). Диапазон тональных сигналов выбирается ре­гулятором выбора диапазона R12, который позволяет воспро­изводить все 16 тональных сигналов либо в пределах менее одной октавы, либо в пределах нескольких октав.

Регулятор темпа Ri обеспечивает выбор темпа воспроиз­ведения. Именно от него зависит характер имитации музы­кального инструмента или щебетания птиц. Так, при низком темпе воспроизведения звук похож на игру на кларнете, а с увеличением темпа звук становится похожим на пение птиц. Регулятор высоты тона обеспечивает общую регулировку вы­соты тона — от высокой до весьма низкой. При этом регуля­тор громкости позволяет устанавливать приемлемый уровень громкости, не мешающий окружающим. Главное при этом — научиться пользоваться регуляторами для получения большо­го многообразия и сложных комбинаций различных звуков.





9.5. Генератор произвольных тональных сигналов

Генератор произвольных тональных сигналов, показан­ный на рис. 9.5, является относительно сложным устройст­вом. Но если радиолюбитель аккуратно его соберет, то по­лучит о награду новое, более увлекательное развлечение. Это устройство работает на тех же принципах, что и описан­ный выше комбинированный звуковой генератор на рис. 9.4, -однако здесь 16 тональных звуков воспроизводятся в совер­шенно произвольном порядке, В результате получается бесконечная последовательность звуков, которые могут либо быть просто набором звуков, либо представлять собой из« вестные несложные мелодии.



Рис. 9.4. Комбинированный звуковой генератор.

ИC1 — двойной таймер типа 556; ИС2 — 4-разрядный двоичный счетчик типа 74191; ИС3 — УНЧ типа LM386; R1, Д,3 — потенциометр 1 МОм; R2 — резистор 47 кОм, 0,25 Вт; R3 — резистор 22 кОм, 0,25 Вт; R4 — R7 — резистор 4,7 кОм, 0,25 Вт; Я8 — Яц — резистор 10 кОм, 0,25 Вт; «i2, R6 — потенциометр 500 кОм; R14 — резистор 6,8 кОм, 0,25 Вт; R15 — резистор 1 кОм, 0,25 Вт; С, — танталовый конденсатор 1 мкФ, 35 В; С2 — конденсатор 0,01 мкФ; С3 — конденсатор 0,1 мкФ; С„ — электролитический конденсатор 100 мкФ, 35 В; С5 — электролитический конденсатор Ш мкФ, 35 В; Гр1 — громкоговоритель на постоянном магните е сопротивлением 8 Ом.

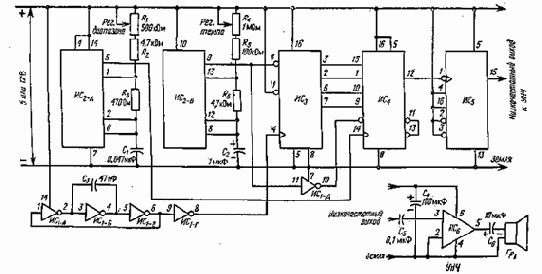

Рис. 9.5. Генератор произвольных тональных сигналов.

ИC1 — шесть инверторов типа 7404; ИС2 — двойной таймер типа 556; ИСз, ИС4 — 4-разрядный двоичный счетчик типа 74191; ИC5 — двойной J — К-триггер типа 7476; ИС6 — УНЧ типа LM386; R1 — потенциометр 500 кОм; R2, R6 — резистор 4,7 кОм. 0,25 Вт; R3 — резистор 470 Ом, 0,25 Вт; R4 — потенциометр 1 МОм; R5 — резистор 100 кОм, 0,25 Вт; С1 — конденсатор 0,047 мкФ; С2 — электролитический конденсатор 1 мкФ, 35 В; С3 — конденсатор 47 пФ; С4 — электролитический конденсатор 100 мкФ, 35 В; C5 — конденсатор 0,1 мкФ; C6 — электролитический конденса­тор 10 мкФ, 35 В; Гp1 — громкоговоритель на постоянном магните с сопротивлением 8 Ом.



Весьма часто в генераторе получается какой-либо неза­ мысловатый мотив, который многократно повторяется. В другие моменты он просто вырабатывает набор звуков без всякой закономерности. Возможно, именно такая произволь­ность работы генератора придает ему особую привлекатель­ность.

Регулятор диапазона позволяет радиолюбителю выбирать диапазон воспроизводимых тональных сигналов, а регулятор темпа - темп вырабатываемых звуков. Кроме этих регуля­торов других органов управления в схеме не имеется.

Первоначально необходимо собрать макет генератора и поработать с ним. Если он устраивает радиолюбителя, его можно изготовить в корпусе. Через стабилизированный ис­точник питания напряжением 5 В (рис. 2.1) генератор можно включать прямо в сеть и работать круглосуточно,

9.6. Низкочастотный синтезатор с цифровым управлением

Как было сказано в начале данной главы, некоторые электронные синтезаторы не предназначаются для имитации звуков неэлектронных музыкальных инструментов или жи­вотных. Синтезаторы такого рода воспроизводят работу ка­кого-либо другого электронного устройства.

Описываемая в данном разделе схема работает подобно низкочастотному тональному генератору, вырабатывающему 16 различных звуковых сигналов. Достоинства этой схемы заключаются в том, что она позволяет получать 16 различных тональных сигналов при использовании всего одного источ­ника звуковой частоты. Кроме того, в ней используется циф­ровое управление, сходное в определенной мере с современ­ными цифровыми переключателями каналов, которые приме­няются в радиоприемниках с частотной модуляцией и радио­любительской приемной аппаратуре.

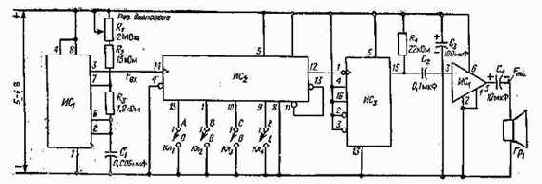

Рис. 9.6. Низкочастотный генератор с цифровым управлением.

ИC1 — таймер типа 555; ИС2 — 4-разрядный двоичный счетчик типа 74191; ИС3 — двойной J — К-триггер типа 7476; ИС4 — УНЧ типа LM386; R1 — потенциометр 2 МОм; R2 — резиетор 15 кОм, 0,25 Вт; Я3 — резистор 1,8 кОм, 0,25 Вт; R4 — резистор 22 кОм, 0,25 Вт; С{ — конденсатор 0,005 мкФ; С2 — конденсатор 0,1 мкФ; С3 — электролитический конденсатор 100 мкФ, 35 В; С4 — электролитический конденсатор 10 мкФ, 35 В; Гp1 — громкогово­ритель на постоянном магните с сопротивлением 8 Ом.

В схеме на рис. 9.6 используются четыре переключателя А, В, С и D. Наличие в каждом из них двух возможных по­ложений позволяет набирать до 16 различных комбинаций «Вкл» и «Выкл», которые определяют вырабатываемую син­тезатором частоту тонального сигнала.

Таблица 9.1. Перечень кодовых комбинаций и соответствующих им частот на выходе синтезатора
